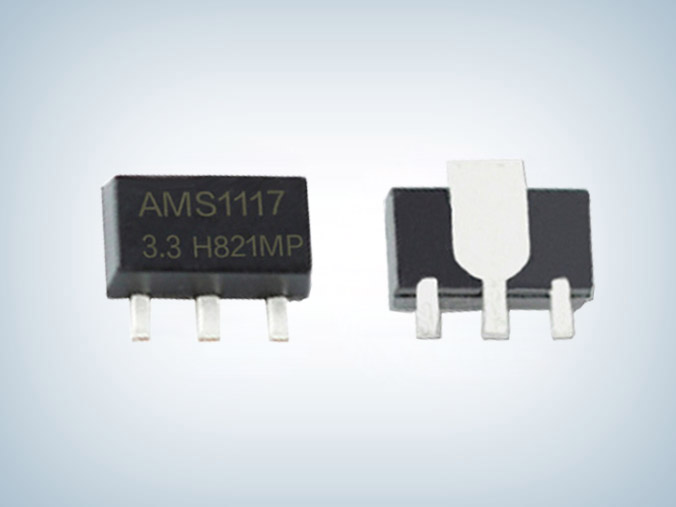

ams1117-3.3v電源穩壓芯片
所屬分類:raybet雷竞
品牌:PUOLOP迪浦
型號:AMS1117-3.3V
封裝:SOT-223
功率:1.2V1.8V,3.3V,5V
電流:1A
型號:AMS1117-3.3V
封裝:SOT-223
功率:1.2V1.8V,3.3V,5V
電流:1A
訂購熱線:0755-23087599
概述:AMS1117是一款低壓差的線性穩壓器,ams1117-3.3v電源穩壓芯片采用SOT-223封裝。
ams1117穩壓芯片特點:
■ 包括三端可調輸出和固定電壓輸出版本(固定電壓包括 1.2V1.8V, 3.3V,5V等,其他電壓規格可根據用戶定製)
■ 最大輸出電流為 1A
■ 輸出電壓精度高達±2%
■ 穩定工作電壓範圍為高達 12V
■ 電壓線性度為 0.2%
■ 負載線性度為 0.4%
■ 環境溫度:TA的範圍是-20℃~125℃
ams1117-3.3引腳圖:
固定電壓型引腳定義
引腳號 | 符號 | 定義 |
1 | GND | 接地腳 |
2 | Vout | 輸出端 |
3 | Vin | 輸入端 |
可調電壓型引腳定義
引腳號 | 符號 | 定義 |
1 | Agj | 可調端 |
2 | Vout | 輸出端 |
3 | Vin | 輸入端 |

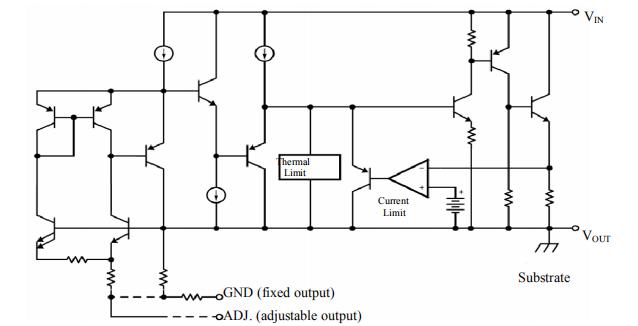

ams1117穩壓電路圖
主要參數和工作特性
應用領域:
■ 計算機主板、顯卡
■ LCD 監視器及LCD TV
■ DVD 解碼板
■ ADSL 等設備
■ 開關電源的後級穩壓
