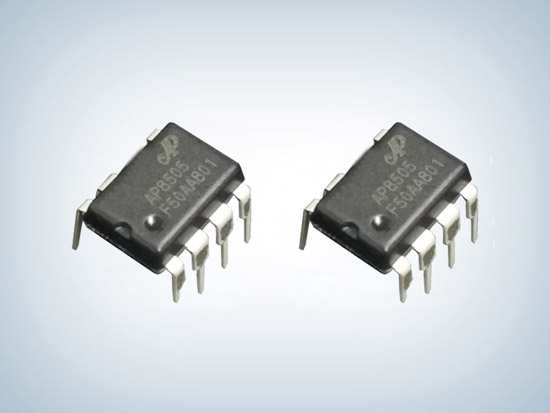

5V非隔離無線門鈴芯片AP8505

所屬分類:RAYBETAPP
品牌:芯朋微
型號:AP8505
封裝:SOP-7/DIP-7
功率: 5V
電流:150mA
訂購熱線:0755-23087599

  AP8505概述:
  AP8505基於高壓同步整流架構,集成PFM控製器以及500V高可靠性MOSFET,用於外圍元器件極精簡的小功率非隔離開關電源。AP8505無線門鈴芯片內置500V高壓啟動,實現係統快速啟動、超低待機功能。5V非隔離無線門鈴芯片AP8505提供了完整的智能化保護功能,包括過流保護,欠壓保護,過溫保護。另外AP8505具有優異的EMI特性。

  AP8505產品特征:
  ■ 內置500V高可靠性MOSFET
  ■ 先進的高壓同步整流架構
  ■ 內置高壓啟動
  ■ 適用於Buck、Buck-Boost架構
  ■ 輸出電壓固定為5V
  ■ 半封閉式穩態輸出電流能力150mA @230VAC
  ■ 改善EMI的降頻調製技術
  ■ 優異的負載調整率和工作效率
  ■ 全麵的保護功能
     過流保護(OCP)
     欠壓保護(UVLO)
     過溫保護(OTP)

  AP8505封裝/訂購信息:

  AP8505管腳定義:
管腳名 管腳標號 管腳功能描述
Vout 1 係統輸出
GND 2 係統地
NC 3 空腳
SW 4 高壓MOSFET漏極腳
ICG 5,6 芯片內部地
VDD 7 芯片電源腳

  AP8505典型功率:
產品型號 輸入電壓 穩態功率(1) 峰值功率(2)
AP8505 85-265VAC 0.75W(5V150mA 1.0W(5V200mA)

  AP8505典型應用電路圖:


  更多5V非隔離無線門鈴芯片AP8505產品資料及相關資料,可谘詢RAYBET雷竞技下载苹果 在線客服。。。。。
