PN7726 無線充電發射端功率芯片

所屬分類：RAYBETAPP

品牌：芯朋微
型號：PN7726
封裝： QFNFC3×3、SOP8-PP
功率：20W
電流：3V～12V

訂購熱線：0755-23087599

產品詳情應用領域

　　PN7726是一款用於無線充電的智能功率芯片。該芯片集成了驅動及四顆高效功率級場效應管，內置自舉高壓PMOS，內置5V/50mA LDO，具有自適應死區功能。該芯片還集成了欠壓保護、過溫保護和輸出短路保護等功能。芯片采用QFNFC3×3、SOP8-PP封裝，底部通過散熱片來提高散熱性能。

　　PN7726產品特征　　

　　■ 寬電源電壓範圍：3V～12V　　

　　■ 輸出功率20W　　

　　■ 高達500kHz工作頻率　　

　　■ 內置自舉高壓PMOS管　　

　　■ 集成5V LDO（50mA）用於MCU供電　　

　　■ 輸入管腳兼容5V和3.3V控製信號　　

　　■ 工作溫度：-40～125°C　　

　　■ 全麵保護功能：電源欠壓保護，內置過溫保護，內置輸出短路保護　　

　　■ QFNFC3×3、SOP8-PP封裝

　　封裝/訂購信息

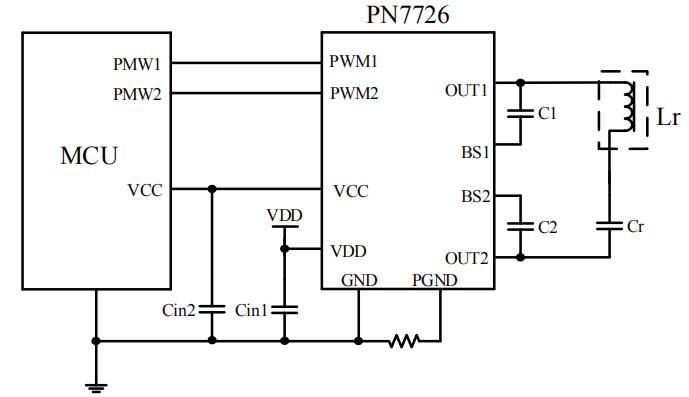

　　PN7726無線充電發射端功率芯片典型電路圖

　　備注：1. C1、C2容量≤0.01uF；GND與PGND可短接使用　　

　　 2. SOP8-PP 封裝方案的 PGND 與 GND 通過打線短接

　　應用領域　　

　　■ 無線充電功率發生器　　

　　■ 直流電機驅動

　　PN7726是集成了驅動及四個開關管的無線充電發射端功率芯片，廣泛應用於無線充電功率發生器及直流電機驅動領域，更多PN7726無線充電發射端功率芯片的產品詳細手冊或其它資料，請向RAYBET雷竞技下载苹果申請。>>
