PN8044 18V0.3A 非隔離AC-DC開關電源芯片
所屬分類:RAYBETAPP
品牌:芯朋微
型號:PN8044
封裝:DIP-8
功率:18V
電流:0.3A
型號:PN8044
封裝:DIP-8
功率:18V
電流:0.3A
訂購熱線:0755-23087599
PN8044概述:
PN8044集成PFM控製器及650V高雪崩能力智能功率MOSFET,用於外圍元器件極精簡的小功率非隔離開關電源。PN8044內置650V高壓啟動模塊,實現係統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能,包括過載保護,欠壓保護,過溫保護。另外PN8044的降頻調製技術有助於改善EMI特性。
PN8044產品特征:
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路
■ 優化適用於18V輸出非隔離應用
■ PN8044半封閉式穩態輸出功率5.4W @230VAC
■ PN8046半封閉式穩態輸出功率9W @230VAC
■ 改善EMI的降頻調製技術
■ 優異的負載調整率和工作效率
■ 全麵的保護功能
過載保護(OLP)
過溫保護(OTP)
欠壓保護(UVLO)

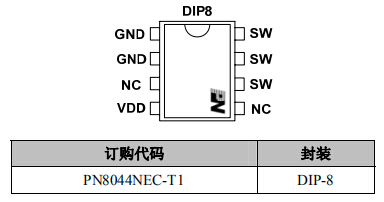

PN8044封裝/訂購信息:
pn8044引腳功能

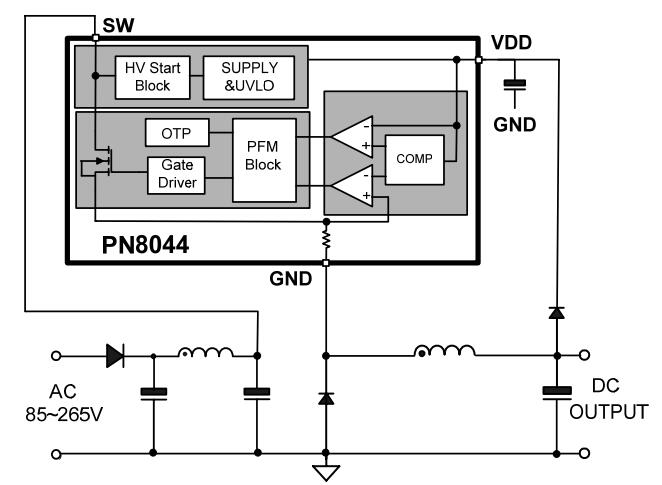

PN8044典型應電路:
PN8044典型功率:
PN8044極限工作範圍:
VDD 腳耐壓……-0.3~40V
SW 腳耐壓.……. -0.3~650V
結工作溫度範圍…….-40~150℃
存儲溫度範圍…….-55~150℃
管腳焊接溫度 (10秒)…….260℃
封裝熱阻 (DIP-8)…….40℃/W
人體模式 ESD 能力(1)(HBM)……±6kV
空氣模式ESD 能力(2)……8kV
漏極脈衝電流(Tpulse=100us)……3A
更多非隔離AC-DC開關電源芯片18V0.3A PN8044產品手冊、原理圖,電源輸入輸出規格,BOM 表和變壓器參數等詳細資料的,請向RAYBET雷竞技下载苹果 申請。>>
