PN8307M同步整流ic_PD快充芯片

所屬分類:RAYBETAPP
品牌:芯朋微
型號:PN8307M
封裝:SOP-8
功率:18W
電流:2A
訂購熱線:0755-23087599
  PN8307M概述:
  PN8307M包括同步整流控製器及N型功率MOSFET,用於在高性能AC/DC反激係統中替代次級整流肖特基二極管。PN8307M內置電壓降極低的功率MOSFET以提高電流輸出能力,提升轉換效率,使得係統效率可以滿足6級能效的標準,並留有足夠的裕量。PN8307M集成了極為全麵的輔助功能,包含輸出欠壓保護、最小導通時間等功能。

  PN8307M產品特征:
  ■ 內置20mT86; 80V Trench MOSFET
  ■ 適用於3.6V-20V寬供電範圍工作
  ■ 適用於DCM和QR工作模式
  ■ 自適應次級電流檢測電路
  ■ 優異全麵的輔助功能
     欠壓保護
     防誤開啟
     最小導通時間

  PN8307M封裝/訂購信息:

  PN8307M典型功率:

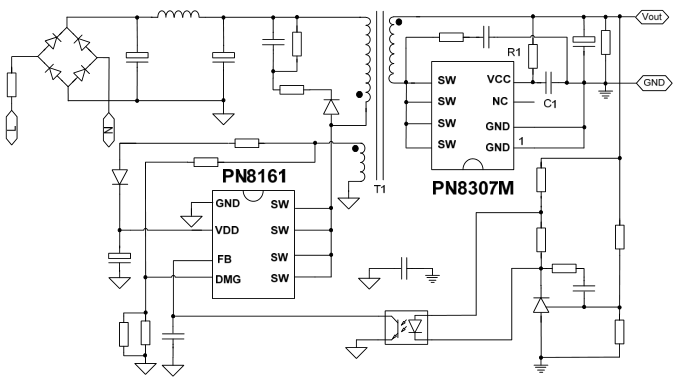

  PN8307M典型應用電路:

  外圍參數選擇參考:
  為了更好體現 PN8307M 的性能,請務必遵守以下規則:
  1. 為滿足係統更高可靠性的要求,建議在芯片外圍增加電阻 R1 和電容 C1。
  2. 從 Vout 輸出經電阻 R1 到 VCC 的引線先到 VCC 電容 C1 再到 VCC 引腳。
  3. VCC 電容 C1 應放置在距離 VCC 引腳和 GND 引腳最近的地方。
