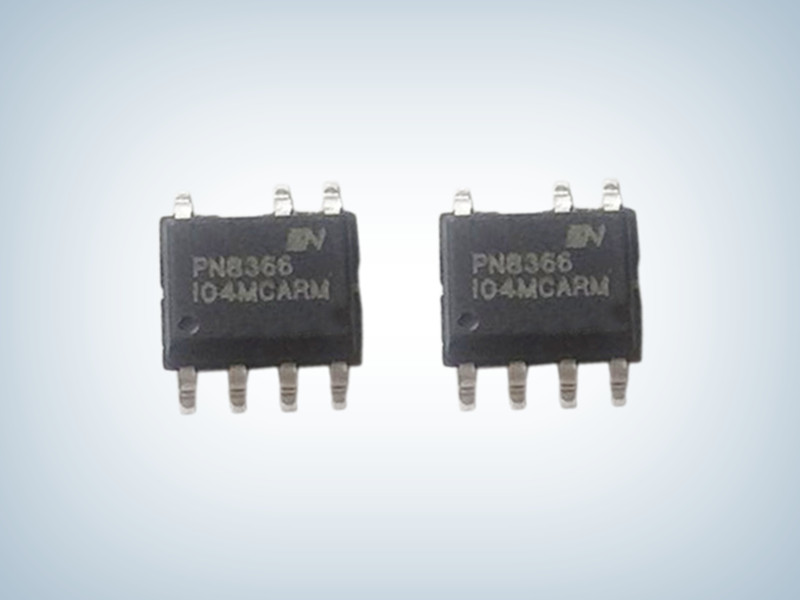

PN8366_5V1.2A適配器芯片
所屬分類：RAYBETAPP
品牌：芯鵬微
型號：PN8366SCC-R1M/PN8366SSC-R1L
封裝：SOP7
功率：6W
電流：1.2A
型號：PN8366SCC-R1M/PN8366SSC-R1L
封裝：SOP7
功率：6W
電流：1.2A
訂購熱線：0755-23087599
PN8366集成超低待機功耗準諧振原邊控製器及高雪崩能力智能功率MOSFET(PN8366M 700VPN8366H 800V)，用於高性能、外圍元器件精簡的充電器、適配器和內置電源。PN8366為原邊反饋工作模式，可省略光耦和TL431。內置高壓啟動電路，可實現芯片空載損耗（230VAC）小於30mW。在恒壓模式，采用準諧振與多模式技術提高效率並消除音頻噪聲，使得係統滿足6級能效標準，可調輸出線補償功能能使係統獲得較好的負載調整率；在恒流模式，輸出電流和功率可通過CS腳的電阻進行調節。該芯片提供了極為全麵的智能保護功能，包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等。
PN8366芯片特點：
■ 內置高雪崩能力智能功率MOSFET(M 700V/H 800V)
■ 內置高壓啟動電路，小於30mW空載損耗（230VAC）
■ 采用準諧振與多模式技術提高效率，滿足6級能效標準
■ 全電壓輸入範圍±5%的CC/CV精度
■ 原邊反饋可省光耦和TL431
■ 恒壓、恒流、輸出線補償外部可調
■ 無需額外補償電容
■ 無音頻噪聲
■ 智能保護功能
過溫保護 (OTP)
VDD欠壓&過壓保護 (UVLO&OVP)
逐周期過流保護 (OCP)
CS開/短路保護 (CS O/SP）
開環保護 (OLP)
典型應用圖
典型應用圖
PN8366廣泛應用於：
■ 開關電源適配器
■ 電池充電器
■ 機頂盒電源
PN8366廣泛應用於開關電源適配器、電池充電器、機頂盒電源領域，RAYBET雷竞技下载苹果
供應PN8366芯片，提供pn8366電源芯片參數，更多pn8366適配器芯片5V1A/5V1.2A方案原理圖，電源輸入輸出規格，BOM 表和變壓器參數以及安規和 EMI 測試數據等資料請向我們申請。
