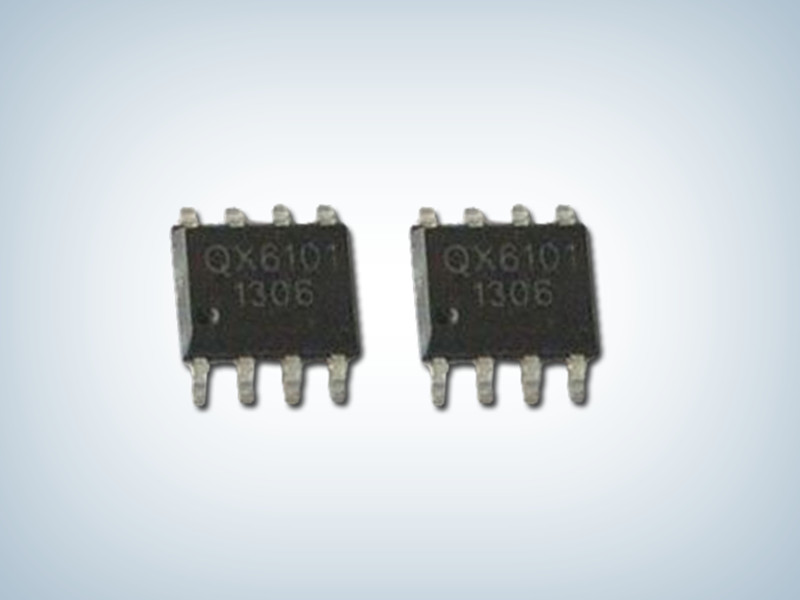

QX6101_LED恒流驅動芯片 QX6101

所屬分類:QX泉芯係列
品牌:泉芯
型號:QX6101
封裝:SOP8
功率:30W
電流:350mA
訂購熱線:0755-23087599
QX6101產品描述:
QX6101是一款具有自供電功能的高精度降壓型大功率LED恒流驅動芯片,適用於交流85V 到265V全範圍輸入電壓非隔離LED恒流電源。芯片采用自供電結構,無需輔助繞組,或者其他輔助供電方式,用於驅動NPN三極管,提供高性價比。芯片內部集成的抖頻功能可降低EMI成本,內置環路補償與斜坡補償,無需外部補償,應用設計簡單。專利的高端電流檢測、固定頻率、電流模PWM 控製方式,具有優異的線性調整率和負載調整率。
QX6101具有多重保護功能,包括逐周期限流保護,LED開路、短路保護,輸入供電欠壓保護及電源箝位等功能。QX6101 采用 SOP8 封裝。

QX6101產品特點:
自供電結構,無需輔助供電
LED均值電流控製,恒流效果好
LED輸出電流精度:±3%
高效率:最高可達 93%以上
電流模 PWM 控製
固定工作頻率
抖頻功能
內置環路補償、斜坡補償
LED開路、短路保護
芯片供電欠壓保護

典型應用圖
