pd18w快充和20w快充區別?

字號:T|T
文章出處:RAYBET雷竞技下载苹果 責任編輯:電源管理芯片人氣:-發表時間:2022-10-20 09:53
  近兩年隨著手機、電腦、平板等電子設備的普及,解決電量續航已成為眾多商家共同研究的發展方向,USB-PD是目前主流的快充協議之一,蘋果從iPhone 8開始所有機型都搭載PD快速充電功能,並未將快充套裝做為標配,為第三方快充配件產業鏈企業帶來巨大發展空間。

  RAYBET雷竞技下载苹果 看準市場需求,並結合自身優勢,推出18W PD快充方案PN8161+PN8307H,以及 PD 20w快充方案PN8162+PN8307H,憑借著精簡的外圍電路、極佳的成本優勢以及可靠的穩定性獲得了市場的廣泛認可,下麵了解下pd18w快充和20w快充區別。


  PN8161+PN8307H 18W PD快充方案亮點:
  節省10顆以上外圍: 無啟動電阻、無CS偵測網絡,原副邊均實現SOP8功率集成;
  滿足CoC V5 Tier 2:專利高壓啟動,實現30mW待機功耗;工作曲線隨輸出電壓自適應,不同輸出電壓下平均效率裕量均大於4個點;
  EMC性能卓越:抖頻幅度隨負載自適應,改善傳導;DCM/QR工作模式,避免次級整流管反向恢複問題,改善輻射;
  3.3~12V寬輸出電壓範圍:PN8161/PN8307H供電範圍寬,無需額外LDO穩壓;
  協議芯片任意搭:SSR架構,方案易滿足PD3.0/QuickCharge 4+。


  PN8162+PN8307H 20W PD 充電器方案八大亮點:

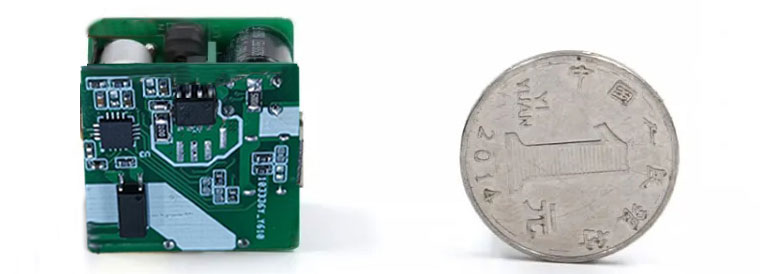

  ★ 原邊主控 PN8162 和次邊同步 PN8307H均實現功率集成,得益於專利智能 MOS 技術,節省啟動電阻、CS偵測電阻等多顆外圍,PCBA 尺寸:28mm*28mm*24mm;

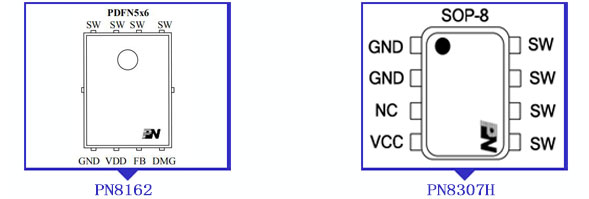

  ★ PN8162 采用 PDFN 專用功率封裝,相比傳統 SOP8,封裝熱阻從 80℃/W 降低至 15℃/W,顯著提高充電器功率密度;單邊 drain 腳位,高低壓引腳爬電距離大於 1.2mm,安全可靠;
  ★ PN8162 采用負載自適應穀底開通技術,徹底解決小體積充電器開關幹擾源至 LN 線位移電流帶來的傳導難題,EMC 裕量大於 6dB;
  ★ PN8162 工作強製 DCM 模式,從而保證最糟工況下 SR 尖峰電壓可控製在 51V 以內,60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足,進而降低整體方案成本;
  ★ PN8162 內置輸入欠壓保護,通過 DMG 監控市電,防止市低壓工作導致電源異常;
  ★ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電,在 3-12V 輸出電壓範圍內無需外部 LDO;
  ★ PN8162 內置線電壓補償,根據市電自動調整內部峰值電流參考,全電壓範圍 OCP 精度在 10%以內;
  ★ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。

  pd18w快充和20w快充主要區別在於原邊主控芯片的不一樣,18W PD快充方案采用的PN8161,集成市電Brown in/out、AC OVP等保護,可節省啟動電阻、CS偵測網絡、驅動及分離MOSFET等近顆10元器件,PD 20W快充方案采用的是PN8162,9-38V VDD 供電、采用 PDFN 專用功率封裝,相比傳統 SOP8,封裝熱阻從 80℃/W 降低至 15℃/W,顯著提高充電器功率密度;副邊芯片都是使用PN8307H,采用SOP8封裝,並通過控製策略創新降低SR反向電壓至50V以內,可顯著降低方案成本,PD快充選擇內置MOS的高集成方案,以此減少產品PCBA上元器件數量,降低係統成本、縮短產品開發周期、加速產品上市,搶占市場。
