GN1650和tm1650數碼管有區別嗎?

　　GN1650和TM1650有區別嗎？GN1650是旌芯半導體的，tm1650數碼管是天微電子的，兩者出自不同的廠家，但GN1650和TM1650都是共陰數碼驅動管，內部集成有 MCU輸入輸出控製數字接口、數據鎖存器、LED 驅動、鍵盤掃描、輝度調節等電路，是鍵盤掃描並帶部分組合按鍵功能LED驅動控製專用電路。

　　

　　TM1650和GN1650引腳功能

　　

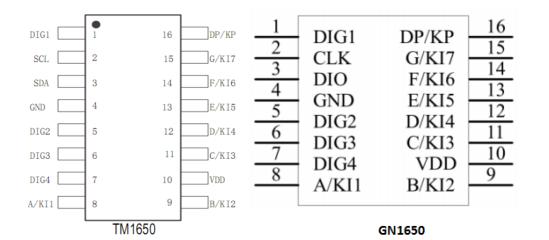

　　通過上圖，我們可以看到tm1650數碼管和GN1650引腳排列基本一致的，而引腳功能DIG1、DIG2、DIG3、DIG4 是LED段位驅動輸出/鍵盤掃描輸出，CLK/SCL是時鍾輸入端， DIO/SDA是數據輸入/輸出端，A/KI1、B/KI2、C/KI3、D/KI4、E/KI5、F/KI6、G/KI7也是LED段驅動輸出/按鍵掃描輸入，GND接地，VDD電源端，因此GN1650和TM1650引腳功能都是一樣的。

　　

　　GN1650功能特點　　

　　■ 兩種顯示模式：8段×4位和7段×4位 　　

　　■ 段驅動電流大於25mA，位驅動電流大於150mA　　

　　■ 提供8級亮度控製　　

　　■ 鍵盤掃描：7×4bit內部集成三極管驅動　　

　　■ 高速兩線式串行接口　　

　　■ 內置時鍾振蕩電路　　

　　■ 內置上電複位電路　　

　　■ 支持2.8V-5.5V電源電壓　　

　　■ 提供DIP16及SOP16封裝




　　

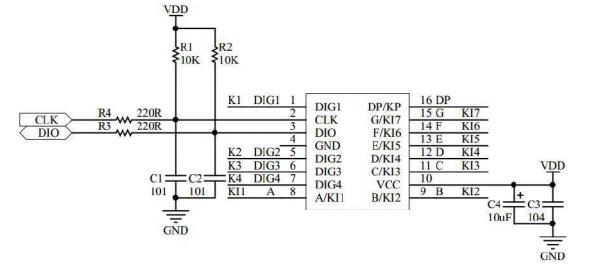

　　GN1650和tm1650數碼管產品功能和引腳是一樣的，在不改版的情況下，可以實現PIN對PIN兼容代換，同時GN1650/TM1650性能穩定、質量可靠、抗幹擾能力強，可適用於 24 小時長期連續工作的應用場合，廣泛被用於家用電器產品如機頂盒、空調、DVD/VCD等顯示的驅動領域。更多GN1650詳細功能介紹、電特性、典型應用線路圖等資料請向RAYBET雷竞技下载苹果 申請。>>
