芯朋微:如何應對20W PD快充小型化挑戰?

字號:T|T
文章出處:RAYBET雷竞技下载苹果 責任編輯:電源管理芯片人氣:-發表時間:2020-12-22 09:19
  在2020(冬季)USB PD&Type-C亞洲展上,芯朋微電子應用技術總監王曠先生出席本次展會並發表主題演講《如何應對PD快充小型化挑戰?》,並同期發布最新20W PD快充重磅IC新品及解決方案!


  隨著蘋果iPhone 12新機不標配充電器的策略,20W PD快充配件市場迅速興起,並且需求量日益增加,在高功率密度的發展趨勢下,如何在提升輸出功率的同時,將20W充電器體積進一步減小,芯朋微順勢推出基於PN8162 20W PD快充套片解決方案。

  20W PD快充方案特征
  輸入電壓:90Vac~264Vac(47~63Hz)
  輸出規格:5V3A;9V2.22A;12V1.67A
  待機功耗:<75mW
  平均效率:滿足CoC V5 Tier 2能效要求
  變壓器:PQ2013-5
  保護功能齊全:包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護等,同時還集成AC電壓欠壓保護功能。

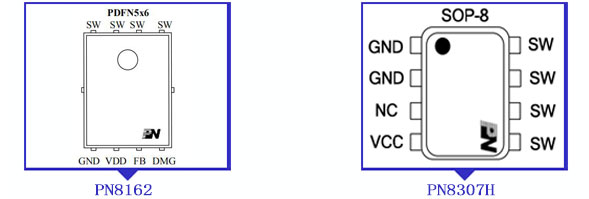

  封裝及腳位配置圖

  PN8162內部集成了準諧振工作模式的電流模式控製器和功率MOSFET,專用於高性能、外圍元器件精簡的交直流轉換開關電源。

  PN8307H包括同步整流控製器及高雪崩能力功率MOSFET,用於在高性能AC/DC反激係統中替代次級整流肖特基二極管。

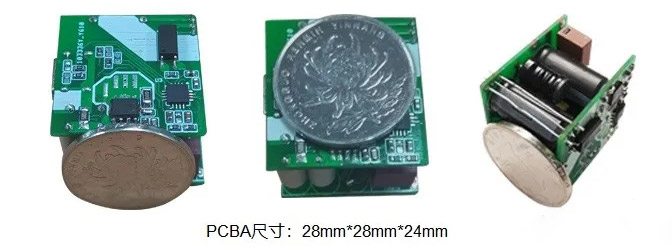

  PCB及DEMO實物圖

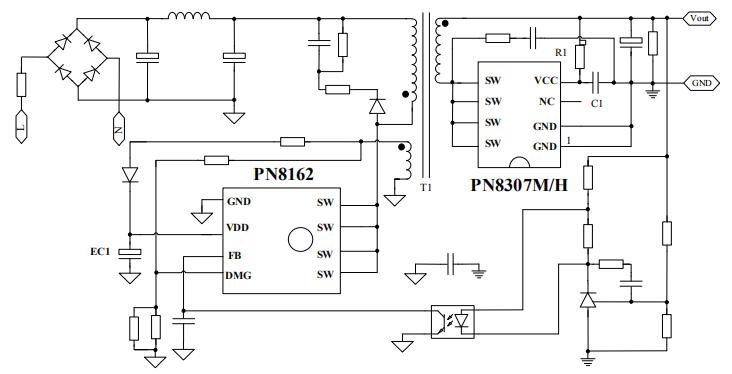

  20W PD快充方案典型應用圖

  20W PD快充方案亮點
  1、方案精簡,利於充電器小型化設計:原邊主控和次邊同步整流均實現功率集成,並可節省啟動電阻、CS偵測電阻等多顆外圍;
  2、方案溫升低,可滿足45℃安規:PN8162采用QR控製技術,降低芯片開通損耗;PDFN功率封裝,單邊drain腳位,高低壓引腳爬電距離大於1.2mm,便於PCB布線及敷銅散熱;
  3、智能控製技術,顯著降低方案成本:PN8162工作強製DCM模式,降低同步整流耐壓;自適應QR開通技術,簡化EMC設計;集成輸入市電欠壓及輸出過壓保護,無需外部輔助電路。



  20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本優勢明顯被眾多電商品牌采用,已成為現象級爆款產品,更多20W PD快充產品相關手冊、線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點請向RAYBET雷竞技下载苹果 申請。>>
