當前位置: 電源ic > 方案案例 > 充電器/適配器方案 > 65w快充方案 PN8213+PN8307

65w快充方案 PN8213+PN8307

字號:T|T
文章出處:RAYBET雷竞技下载苹果 責任編輯:電源管理芯片人氣:-發表時間:2022-06-07 09:56
  65w快充方案由PN8213、PN8307P、AP2080三顆套片組合,搭配GaN或者SuperJunction器件,具有高環路穩定度、高功率密度、50mW低待機功耗、100V全集成同步整流等多重亮點。

  一、65w快充方案亮點
  PN8213實現真正QR-Lock技術,環路高度穩定,進口替換的適配度更高,最高支持500kHz工作頻率,減小變壓器及輸出電容體積;典型轉換效率大於93%,提升充電器功率密度。

  PN8213與海外友商相比,具備“三高一低”壓倒性優勢替代,外圍少2-4顆(OVP複用)、1/4負載轉換效率優於1%以上,啟動HV耐壓高出100V,VDD耐壓高出30V,具有市電欠壓保護、輸出過壓保護、原副邊防直通保護、過載保護、過溫保護等。

  PN8213內置800V高壓啟動管和X電容放電功能,待機功耗小於50mW。

  與PN8213主控搭配的是全集成同步整流PN8307P,內置100V/7mΩ智能MOSFET,自適應死區控製提高MOSFET Rdson利用率,更低溫升,超高性價比。

  方案還包含了AP2080 Boost芯片采用1.5MHz開關頻率的COT控製技術,將儲能電感體積降至0805封裝,任何工況下可將PN8213 供電範圍控製在11-40V,提高15-20V輸出電壓下的轉換效率。

  二、封裝及腳位配置圖

  三、DEMO實物圖

  65w快充方案demo如上圖所示,尺寸僅為52mm x 27mm x20mm,外圍精簡。

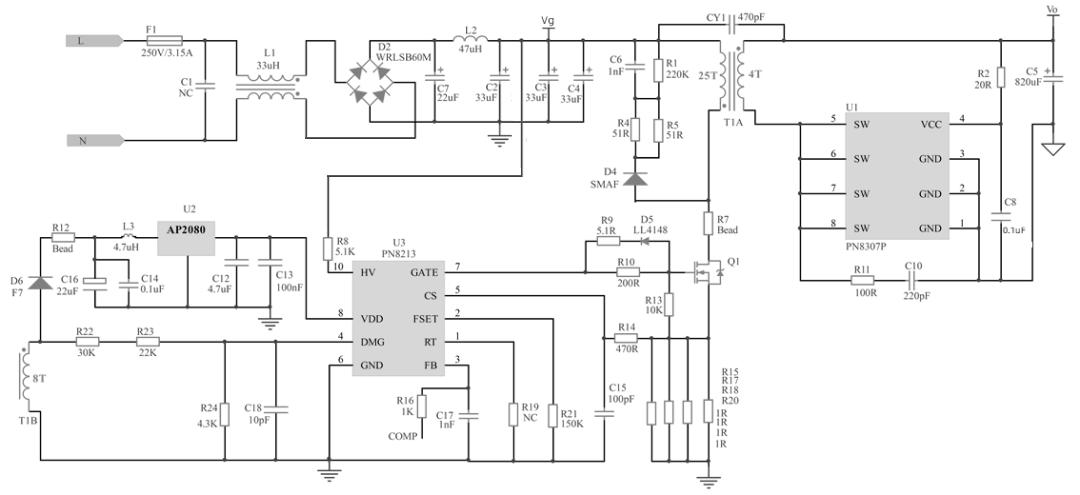

  四、方案典型應用圖

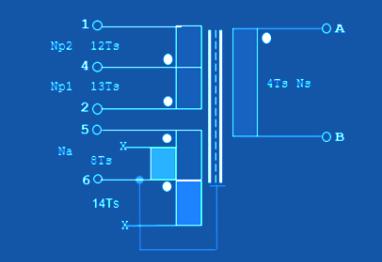

  五、變壓器設計

  變壓器設計采用ATQ23.7骨架,繞線結構如上圖所示,初級繞組電感量 (Lp) :320±5%uH @10kHz。

  六:效率測試

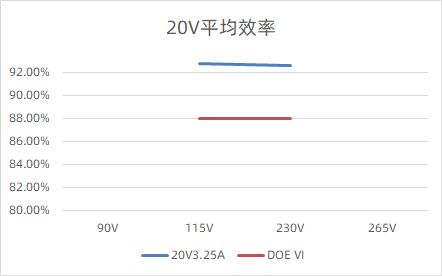

  在20V輸出下的效率表現測試中,可以看到65W快充方案在115V和230V輸入電壓時,20V 3.25A的輸出效率均超過92%,相較於能效標準有4%以上的裕量。


  在15V輸出下的效率表現測試中,可以看到芯朋微65W PD快充方案在115V和230V輸入電壓時,15V 3A的輸出效率超過92%,相較於能效標準有4%左右的裕量。


  在9V輸出下的效率表現測試中,可以看到65W PD套片方案在115V和230V輸入電壓時,9V3A的輸出效率接近92%,相較於能效標準有6%左右的裕量。


  在5V輸出下的效率表現測試中,可以看到65W快充方案在115V輸入電壓時,5V 3A的輸出效率接近91%,在230V輸入電壓時5V 3A的輸出效率超過88%,相較於能效標準有9%和6%左右的裕量。

  七:空載待機功耗

  通過對65W 快充方案的空載待機功耗測試可以看出,待機功耗在50mW左右,滿足75mW能效標準。

  八、EMC測試
  ● EMI傳導、輻射滿足EN55032 Class B標準要求,裕量均大於6dB
  ● ESD滿足IEC61000-4-2,8kV/15kV等級要求
  ● EFT滿足IEC 61000-4-4: 2004,4kV等級要求
  ● Surge滿足IEC 61000-4-5:2005,2kV等級要求
  ● 交流絕緣滿足3.75kVac要求

  65w快充方案采用初級高適配+次級全集成,QR-Lock技術,顯著提高充電器的功率密度,相比普通QR整體工作頻率更高、環路穩定性更佳,更多65w快充方案PN8213+PN8307P+AP2080產品手冊、測試數據及應用要點資料請向我們申請。>>
