創新套片| 12V2A去Y六級能效電源適配器方案

　　高功率密度12V2A去Y六級能效電源適配器方案，原邊主控PN8390基於Chipown第四代PSR控製內核並集成智能超結MOS，副邊同步整流PN8309M基於電流跟蹤技術控製內核並集成智能SGT MOS，整個套片方案具有BOM精簡、待機功耗低、轉換效率高、抗雷擊能力強等亮點。

　　

　　一、方案概述　　

　　輸入電壓：90V~264Vac　　

　　輸出規格：12V2A　　

　　待機功耗：＜75mW　　

　　平均效率：＞86.8％　　

　　Demo尺寸：64mm（長）*39mm（寬）*22mm（高）

　　

　　二、芯片簡介　　

　　PN8390芯片亮點　　

　　1、高壓啟動+5種CV工作模式：順繞變壓器可滿足CoC V5 Tier2，便於去Y設計　　

　　2、閉環恒流技術：實現CCM、DCM任意工作模式恒流，CC精度5%以內　　

　　3、專利快環+慢環雙環控製技術：徹底解決PSR抗幹擾性和動態負載響應矛盾　　

　　4、CP+CC+CV三段啟動：輸出電壓上升時間小於30ms，Vds尖峰顯著降低　　

　　5、內置十重安全保護：讓電源方案更安全、更精簡。

　　

　　PN8309M芯片亮點　　

　　1、電流跟蹤關斷技術：實現30ns快速關斷，支持CCM、QR、DCM工作模式，應用範圍廣　　

　　2、雙供電技術+高雪崩耐量智能SGT：支持寬輸出，輕鬆滿足6kV雷擊要求　　

　　3、外圍精簡：僅一顆限流電阻和供電電容

　　

　　三、DEMO 實物圖

　　

　　四、典型電路圖

　　

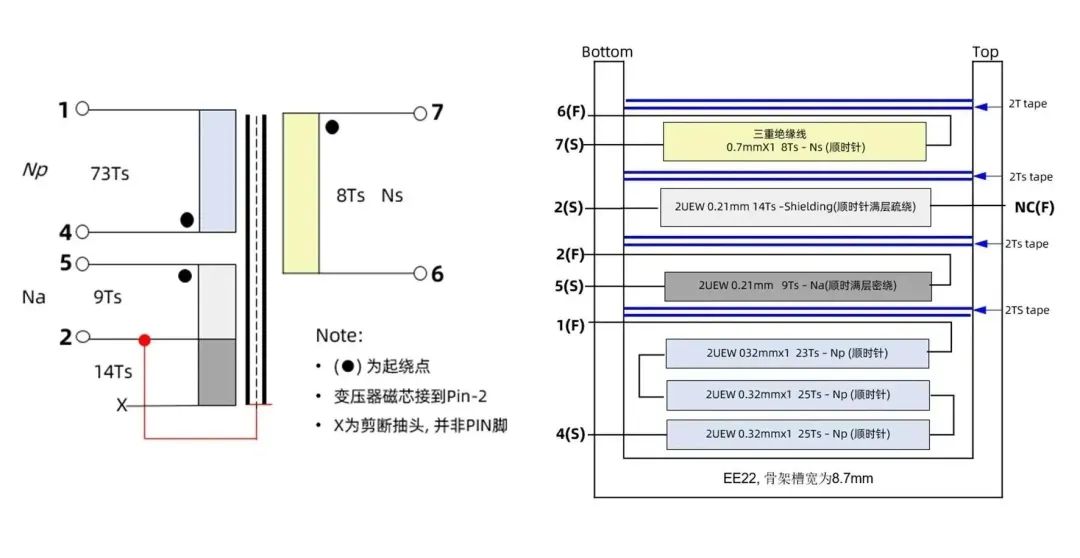

　　五、變壓器設計

　　

　　電氣規範：　　

　　1. 初級繞組電感量(Lp)=1500±5%uH @10kHz　　

　　2. 電氣絕緣=3KV, 50/60Hz, 1分鍾(pins1~4 to pins 6~5)

　　

　　材料：　　

　　1. 磁芯 : EE22（PC95）　　

　　2. 骨架: EE22（ Ae：62mm²）　　

　　3. 初級線規格: Type 2-UEW　　

　　4. 次級線規格: 三重絕緣線　　

　　5. 絕緣膠帶: 3M1298或同規格

　　

　　六、測試數據

　　

　　待機功耗

　　

　　轉換效率　　

　　Note1: 線端電壓為1.5米#22線材；　　

　　Note2：（B）指板端效率數據，（L）指線端效率數據。

　　
