當前位置: 電源ic > 方案案例 > 充電器/適配器方案 > CR6890A+CR3012 65W電源適配器方案

CR6890A+CR3012 65W電源適配器方案

字號:T|T
文章出處:RAYBET雷竞技下载苹果 責任編輯:電源管理芯片人氣:-發表時間:2021-08-27
  CR6890A是一款高集成度、低待機功耗的CCM+QR混合電流模式PWM 控製器,主要應用在30W PD快充、65W適配器電源,可以兼容替換OB2362A、 RT7737、LD5523等。下麵了解一款19V3.42A電源適配器方案,PWM控製IC 采用CR6890A,同步整流 IC 為 CR3012,能夠適用於寬輸入電壓範圍,輸出功率 65W,是恒壓輸出的電源適配器方案。

  一、方案概述
  1、PCBA尺寸:107*45*28mm,是一款全電壓實現19V3.42A輸出的電源適配器。全電壓輸入時平均效率>91.6%;輸出接18AWG1.5米線能夠滿足“COC_T2” 能效標準。
  2、具有良好的動態負載能力;同時具有“軟啟動、QR、OCP、SCP、OVP、OTP自動恢複”等多種保護功能。
  3、變壓器,采用了PQ2620磁芯(PC40材質)。

  CR6890A 芯片特性
  ● SOT23-6 封裝的副邊 PWM 反激功率開關;
  ● 內置軟啟動,減小 MOSFET 的應力,斜坡補償電路;
  ● 65kHz 開關頻率,具有頻率抖動功能,使其具有良好的 EMI 特性;
  ● 具有“軟啟動、QR、OCP、SCP、OTP、OVP 自動恢複等保護功能;
  ● 電路結構簡單、較少的外圍元器件,適用於小功率 AC/DC 電源適配器、充電器。

  CR3012 芯片特性
  ● 外置 MOS SOP-8 封裝同步整流芯片,可工作於 CCM、DCM 和 QR 模 式;
  ● 最高工作頻率 400KHz,精簡外圍電路;
  ● 較低的工作電流和較高的係統效率滿足能效要求。

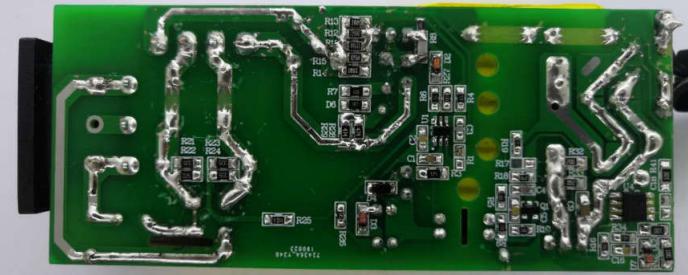

  二、DEMO實物圖

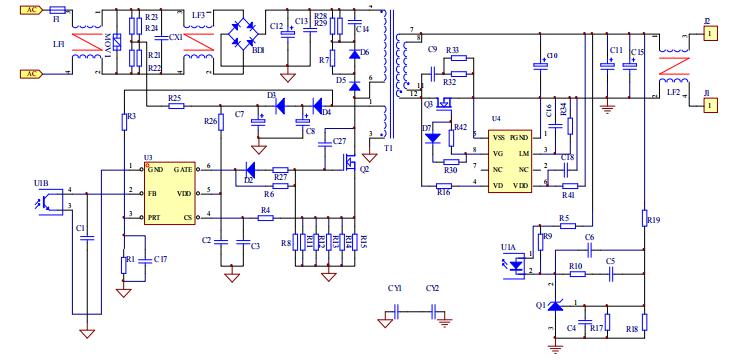

  三、電路原理圖

  三、待機功耗(90V/60Hz -264V/50Hz)

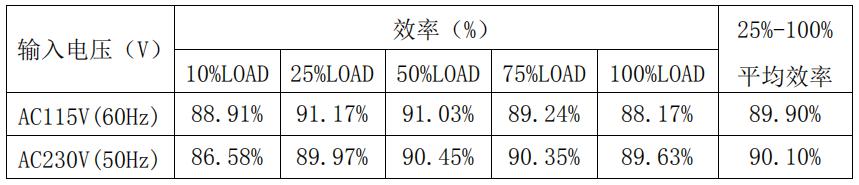

  四、效率測試(1.5M 18AWG Cable)

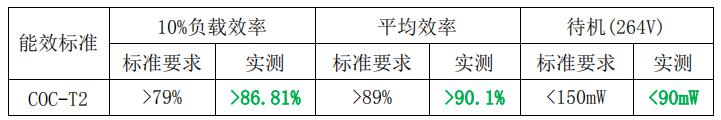

  五、能效等級評估

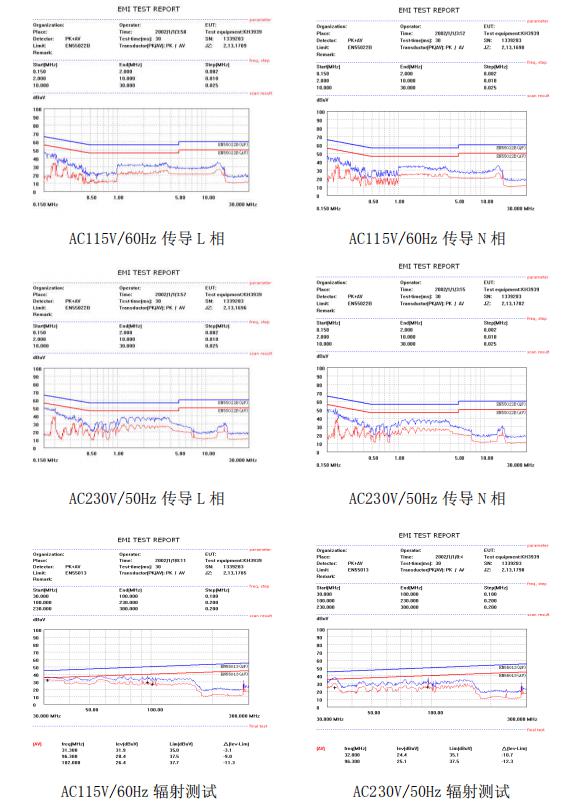

  六、EMI 評估測試
  輸入:AC115-60HZ/230V-50Hz;輸出負載200W 5.55Ω大功率電阻。

  CR6890A+CR3012 65w電源適配器方案,平均效率>90.1%,待機功耗<90mW,滿足“COC_T2” 能效標準。更多19V3.42A電源適配器方案相關手冊、原理圖、電源輸入輸出規格、BOM 清單、變壓器參數、主要性能測試數據等資料,請向RAYBET雷竞技下载苹果 申請。>>
