ID2206D 600V半橋柵極驅動芯片

品牌：芯朋微/安趨
型號：ID2206DSEC-R1
封裝：SOP8
功率：10 V ~20 V
電流：210 mA / 360mA

訂購熱線：0755-23087599

產品詳情應用領域

　　ID2206驅動可用於驅動2個N溝道功率MOSFET或IGBT構成的半橋拓撲結構。其浮地通道能工作在600V的高壓下。是一款基於P襯底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片。

　　ID2206D半橋柵極驅動芯片輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力，輸入端具有有效電平邏輯互鎖功能，能夠有效的防止輸出功率管共態導通。芯片良好的延時匹配功能可以輕鬆的適用於高頻應用場合。

　　ID2206驅動特性　　

　　■ 高側浮動偏移電壓600V　　

　　■ 輸入信號兼容3.3V 和5V邏輯電平　　

　　■ dV/dt 抗幹擾能力±50V/nsec　　

　　■ 內置自舉二極管　　

　　■ 芯片工作電壓範圍 10V ~20V　　

　　■ 高低側均具有欠壓保護功能　　

　　■ 輸出拉灌電流能力210mA / 360mA　　

　　■ 高低側通道均延時匹配　　

　　■ 死區時間典型值為150 ns

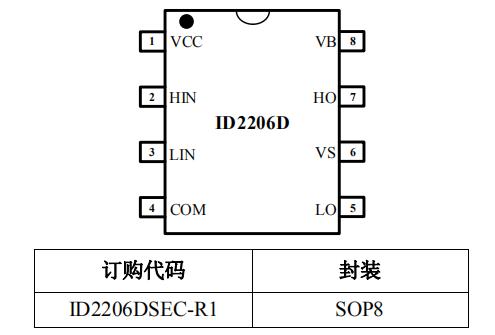

　　封裝/訂購信息

　　典型電路圖

　　應用領域　　

　　■ 高壓風機　　

　　■ 風筒　　

　　■ 家電產品

　　ID2206D 600V半橋柵極驅動芯片，輸入功率電壓高達 600V，兼容 3.3V, 5V 邏輯工作電平，10-20V 寬範圍工作電壓範圍，具有防直通保護、欠壓保護等多種功能，典型應用於高壓風機和泵、步進馬達等，可兼容代換ir2106驅動。
