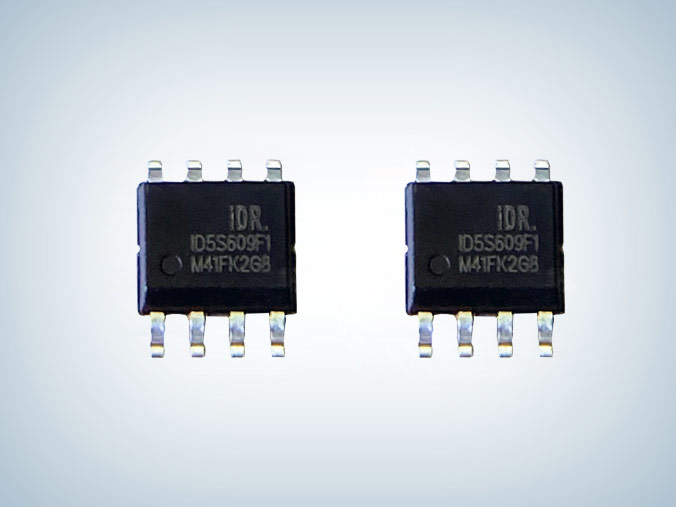

ID5S609F1 600V單相風機驅動芯片

品牌：芯朋微/安趨
型號：ID5S609F1
封裝：SOIC8/DFN8
功率：600V
電流：400mA/800mA

訂購熱線：0755-23087599

產品詳情應用領域

　　ID5S609F1單相風機驅動芯片管腳和功能與IR2304基本一致，ID5S609F1可兼容替代IR2304。是一款基於P襯底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片，其浮地通道能工作在600V的高壓下。可用於驅動2個N溝道功率MOSFET或1GBT構成的半橋結構。

　　ID5S609F1單相風機驅動芯片特性　　

　　■ 高側浮動偏移電壓600V　　

　　■ 輸入邏輯兼容3.3V和5V　　

　　■ dV/dt抗幹擾能力±50V/nsec　　

　　■ 自舉工作的浮地通道　　

　　■ 芯片工作電壓範圍10V-20V　　

　　■ 高低側均具有欠壓保護功能　　

　　■ 輸出拉灌電流能力400mA/800mA　　

　　■ 高低側通道均延時匹配　　

　　■ 死區時間典型值為180ns

　　封裝訂購信息

　　典型應用電路圖

　　ID5S609F1芯片應用領域　　

　　■ 中小型功率電機驅動　　

　　■ 功率MOSFET或IGBT驅動　　

　　■ 半橋功率逆變器　　

　　■ 全橋功率逆變器　　

　　■ 任意互補驅動轉換器

　　ID5S609F1單相風機驅動芯片輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力，輸入端具有有效電平邏輯互鎖功能，能夠有效的防止輸出功率管共態導通。芯片良好的延時匹配功能可以輕鬆的適用於高頻應用場合，廣泛應用於高壓風機和泵、步進馬達等領域。
