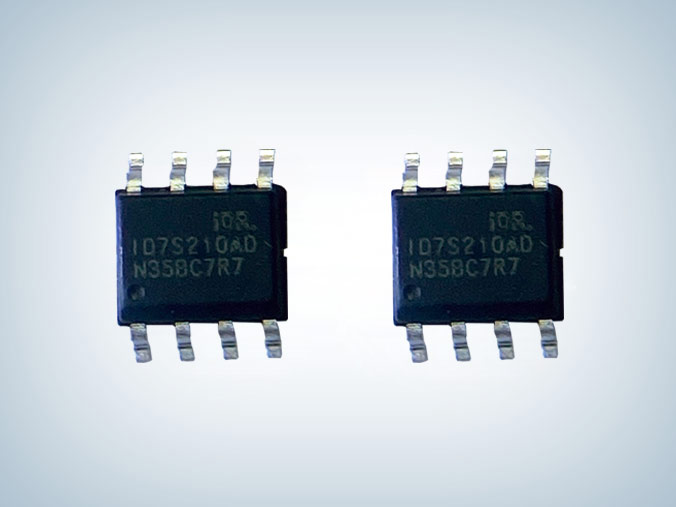

ID7S210 200V 自舉式半橋驅動芯片

所屬分類：芯朋電機驅動芯片

品牌：芯朋微/安趨
型號：ID7S210AD、ID7S210ADD、ID7S210BD
封裝：SOP8/DFN2×3-8L
功率：200V
電流：1A/1A

訂購熱線：0755-23087599

產品詳情應用領域

　　ID7S210 自舉式半橋驅動芯片是低壓高低側柵極驅動芯片，有三個版本ID7S210AD、ID7S210ADD和ID7S210BD都具有集成自舉二極管結構，輸入功率電壓高達 200V，1A/1A 拉灌電流能力，典型應用於電動車、低功率壓縮機、無人機電調等領域！

　　ID7S210驅動芯片特征　　

　　■ 高側浮動偏移電壓200V　　

　　■ 輸入邏輯兼容3.3V和5V　　

　　■ dv/dt抗幹擾能力±50 V/nsec　　

　　■ 內置自舉二極管　　

　　■ 芯片工作電壓範圍5V~20V　　

　　■ 輸出拉灌電流能力1A/1A　　

　　■ Vs負偏壓能力典型值-10V

　　封裝訂購信息

訂購代碼	封裝
ID7S210ADSEC-R1	SOP8
ID7S210ADDEC-R1	DFN2×3-8L
ID7S210BDSEC-R1	SOP8

　　典型應用電路圖

　　id7s210芯片應用領域　　

　　■ LV BLDC控製　　

　　■ LV DC電刷電機控製　　

　　■ DC DC轉換器　　

　　■ 任意互補驅動轉換器

　　ID7S210自舉式半橋驅動芯片其浮地通道能工作在200V的高壓下。可用於驅動2個N溝道功率MOSFET構成的半橋拓撲。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有大電流輸出能力，輸入端具有有效電平互鎖保護功能，能夠有效防止輸出功率管共態導通。良好的延時匹配功能能夠輕鬆適用於高頻應用場合。是一款基於P襯底、P外延的高壓、高速功率MOSFET,具有獨立的高、低參考輸出通道。
