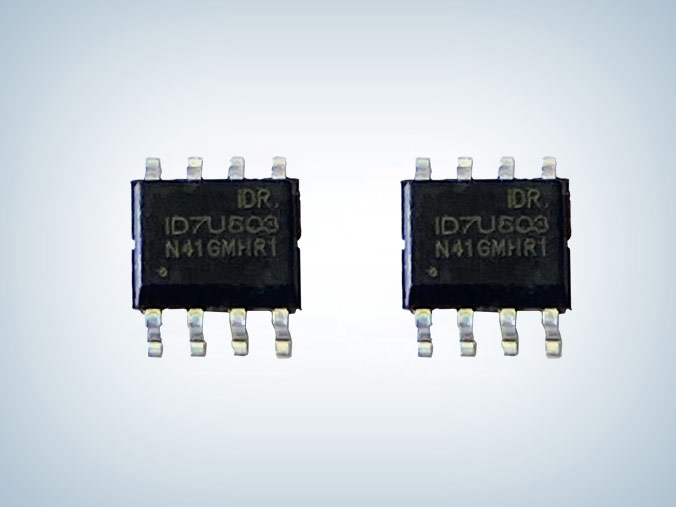

ID7U603 600V 單極步進馬達驅動芯片

所屬分類：芯朋電機驅動芯片

品牌：芯朋微
型號：ID7U603SEC-R1
封裝：SOP8
功率：10-20V
電流：210mA/360mA

訂購熱線：0755-23087599

產品詳情應用領域

　　ID7U603單極步進馬達驅動芯片是一款基於P襯底、P外延的高壓、高速功率MOSFET和IGBT半橋驅動芯片，浮動工作電壓可達600V，10-20V 寬範圍工作電壓範圍，輸入兼容 3.3V、5V 邏輯工作電平，拉灌電流典型值210mA/360mA，具有防直通保護及欠壓保護功能，可兼容代換IR2104，典型應用於高壓風機和泵、步進馬達等領域。

　　ID7U603單極步進馬達驅動芯片特性　　

　　■ 浮動工作電壓可達600V　　

　　■ 拉灌電流典型值210mA/360mA　　

　　■ 兼容3.3V/5V的輸入邏輯電平　　

　　■ dV/dt抗幹擾能力±50 V/nsec　　

　　■ 芯片工作電壓範圍10V~20V　　

　　■ VCC和VBS具有欠壓保護功能　　

　　■ 防直通邏輯保護，死區時間典型值520ns　　

　　■ 所有通道延時匹配功能

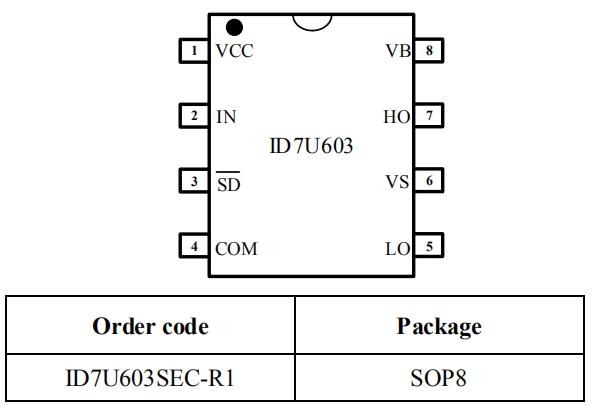

　　id7u603sec-r1驅動芯片封裝及腳位圖

　　ID7U603電路圖

　　應用領域　　

　　■ 中小型功率電機驅動　　

　　■ 功率MOSFET或IGBT驅動　　

　　■ 照明鎮流器　　

　　■ 半橋驅動逆變器　　

　　■ 全橋驅動逆變器

　　ID7U603 600V 單極步進馬達驅動芯片可用於驅動2個N型功率MOSFET或IGBT構成的半橋拓撲結構。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V，具有大電流輸出能力和輸入端有效電平邏輯互鎖功能，能夠有效防止輸出功率管共態導通。芯片良好的延時匹配功能能夠輕鬆適用於高頻應用場合，更多ID7U603高壓半橋柵極驅動芯片規格書、ID7U603電路圖等資料請向RAYBET雷竞技下载苹果申請。>>
