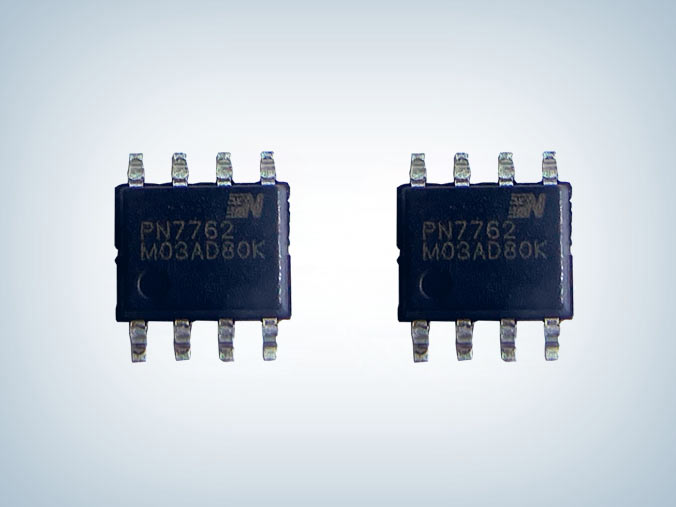

PN7762/3/4 mos管低側驅動芯片

所屬分類：芯朋電機驅動芯片

品牌：芯朋微
型號：PN7762/3/4
封裝：SOP8/DFN3×3
功率：4.5V～30V
電流：5A

訂購熱線：0755-23087599

產品詳情應用領域

　　PN7762/3/4是一款雙通道、高速低側柵極驅動芯片，該芯片可以作為大功率MOSFET和IGBT的驅動開關。　　

　　PN7762/3/4 mos管低側驅動芯片輸出可以提供高達5A拉電流和5A灌電流的峰值電流脈衝，且輸入信號到輸出信號的傳播延時極小，典型值為22ns。此外，該芯片的兩個通道之間的傳播匹配延時小於2ns，可將兩個通道並聯使用。　　

　　該芯片的輸入管腳INA、INB兼容5V和3.3V信號控製，具有良好的抗幹擾性。

　　PN7762/3/4芯片特性　　

　　■ 寬電源電壓範圍：4.5V～30V 　　

　　■ 兩個獨立的柵極驅動通道　　

　　■ 5A峰值拉電流和灌電流　　

　　■ 快速傳播延時（典型值22ns）　　

　　■ 快速上升和下降時間（典型值7ns）　　

　　■ 兩通道間延時匹配時間典型值為1ns　　

　　■ 針對更高的驅動電流，兩個輸出可以並聯使用　　

　　■ 當輸入管腳懸空時，輸出保持為低電平　　

　　■ 采用DFN3×3和SOP8封裝

　　封裝/訂購信息

訂購代碼	封裝
PN7762SEC-R1	SOP8
PN7763SEC-R1	SOP8
PN7764SE-A1	SOP8
PN7762DF-A1	DFN3×3
PN7763DF-A1	DFN3×3
PN7764DF-A1	DFN3×3

　　典型電路圖

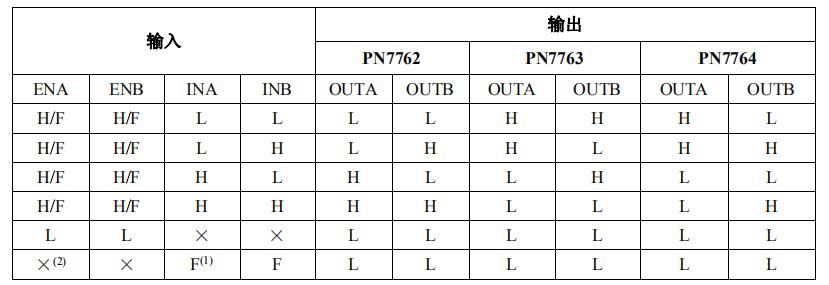

　　PN7762/3/4 mos管低側驅動芯片真值表

　　應用領域　　

　　■ 開關模式電源　　

　　■ 電機控製　　

　　■ 功率MOSFET和IGBT柵極驅動器

　　PN7762/3/4 是具有 5A 峰值驅動電流的雙通道低側柵極驅動芯片，工作電壓、導通電阻、拉/灌電流與TI-UCC27324、ST-PM8834、ADI-ADP3654、英飛淩-2EDN7524G基本一致，是可以兼容的，更多PN7762/3/4 mos管低側驅動芯片產品手冊及應用資料請我們申請。>>
