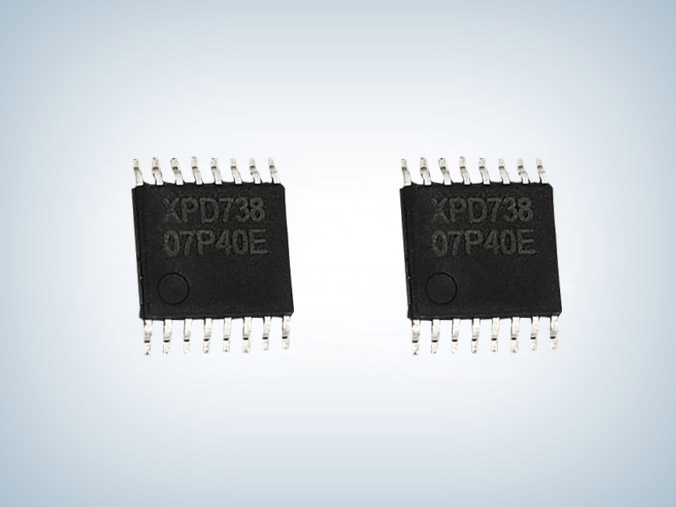

XPD738BP A+C雙口PD協議芯片
所屬分類:FM/富滿係列
品牌:FM/富滿
型號:XPD738BP/XPD738DP30
封裝:TSSOP16
功率:5V,9V,12V,15V,20V
電流:3A/1.5A
型號:XPD738BP/XPD738DP30
封裝:TSSOP16
功率:5V,9V,12V,15V,20V
電流:3A/1.5A
訂購熱線:0755-23087599
XPD738 是一款集成 USB Type-C、USB Power Delivery(PD)2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規範的多功能 USB Type-C 和 Type-A 雙端口控製器。
XPD738 內置的 Type-C 協議可以支持 Type-C 設備插入自動喚醒,智能識別插頭的正插與反插,並實現連接。XPD738 集成的 PD 協議支持雙向標記編碼(BMC),集成硬件的物理層協議和協議引擎,無需軟件參與編解碼。
當 Type-C 和 Type-A 其中一個端口接入設備時,Type-C 或 Type-A 端口都可以實現獨立的快充功能。當 Type-C 和 Type-A 都接入設備時,XPD738 會將輸出電壓降至 5V 給設備供電。特別的,當 Type-A 口一直連接蘋果充電線但未接入蘋果手機時,Type-C 口仍然有快充功能。作為充電器應用時,充電線會經常與充電器連接在一起。XPD738 完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題。此外,Type-A 口充飽關斷電流閾值低至 10mA,可支持智能穿戴設備小電流充電。
XPD738 通過一路可 Sink/Source 的電流源,連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓。不管是啟動還是調壓過程,都具備軟啟動功能,實現電壓平順過渡。
XPD738 內建多種保護機製確保設備安全:包括動態過壓/欠壓/過流保護(可根據設備請求的工作電壓/電流按照比例調整保護點);啟動監測(VBUS 輸出前會監測端口電壓是否處於安全狀態)。
XPD738 集成 10mΩ VBUS 功率開關管,集成 10 mΩ 電流檢測電阻,內置 VPWR 和VBUS 雙放電通路,節省了外圍器件,發生錯誤時可以快速關閉輸出並恢複到安全狀態。
XPD738 雙口PD協議芯片采用 TSSOP16 封裝,外圍簡潔,很容易通過 USB PD 認證測試。
XPD738協議芯片特性
■ 通過 USB PD3.0 認證(TID:3479)
■ 支持 USB Type -C 協議
- 配置為 DFP(Source)
- 廣播 3A/1.5A 電流
■ 支持 USB Power Delivery(PD)2.0 和 3.0以及 PPS 協議
- 集成完整 PD 分層通信協議
- PDO 可配置:5V,9V,12V,15V,20V
- 輸出功率高至 65W - APDO 可配置:5V Prog,9V Prog,15VProg,20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0 協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
■ 支持三星 AFC 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規範
■ 集成恒壓(CV)環路控製
■ 集成 10mΩ VBUS 通路功率開關管
■ 集成 10mΩ電流檢測電阻
■ 內置 VPWR 和 VBUS 雙放電通路
■ 支持線損補償功能
■ 支持 USB Type-A 和 Type-C 雙口工作模式
- 獨立工作都有快充,同時工作回 5V
- A 口連接蘋果充電線但未接入蘋果手機時,C 口仍然有快充
■ A 口充飽關斷電流閾值 10mA,小電流充電
■ 安全性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
■ CC1/CC2/DP1/DM1/DP2/DM2 過壓保護
■ ESD 特性± 4KV
■ Package: TSSOP-16
XPD738協議芯片AC-DC應用電路圖
XPD738協議芯片DC-DC應用電路圖
應用領域
■ AC-DC 適配器
■ USB 充電設備
XPD738 雙口PD協議芯片應用在1C1A雙端口充電設備,在A口連接蘋果充電線但未接入蘋果手機時,C口仍然有快充。XPD738BP協議芯片支持PDO : 5V/3A 9V/2.22A 12V/1.67A;APDO1 : 3.3-5.9V/3A;APDO2 : 3.3-11V/1.8A,XPD738DP30協議芯片支持PDO : 5V/3A 9V/3A 12V/2.5A 15V/2A 20V/1.5A;APDO1 : 3.3-11V/3A;APDO2 : 3.3-16V/2A,更多XPD738 USB Type-C PD 和 Type-A 雙口控製器係列產品規格參數、電氣特性、方案應用和 Layout 注意事項、樣品及技術支持等請谘詢RAYBET雷竞技下载苹果
。>>
