XPD701 100w單C口協議芯片帶LINK
所屬分類：FM/富滿係列
品牌：FM/富滿
型號：XPD701
封裝：QFN16(4*4)
功率：100W
電流：5V 9V 12V 15V 20V
型號：XPD701
封裝：QFN16(4*4)
功率：100W
電流：5V 9V 12V 15V 20V
訂購熱線：0755-23087599
XPD701 100w單C口協議芯片是一款集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0/2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、VOOC快充協議、MTK PE 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規範的多功能 USB Type-C 單口控製器。
XPD701芯片特別的集成了 XPD-LINK™互聯通信專利技術。通過 XPD-LINK™互聯功能，XPD701 可以簡單靈活的應用在多個 Type-C 端口的充電方案中。
XPD701采用外置NMOS驅動，輸出電壓範圍是3.3V 到21V，能提供最大100W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。
XPD701 的輸出具有CV/CC 特性，當輸出電流小於設定值，輸出CV模式，輸出電壓恒定；當輸出電流大於設定值，輸出CC模式，輸出電壓降低。通過一路可Sink/Source的電流源，連接到AC-DC或DC-DC的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。
XPD701 具有線補功能，隨著輸出電流的增大會相應提高輸出電壓，用以補償充電線纜內阻引起的電壓下降。
XPD701 100w單C口協議芯片內置的Type-C協議可以支持Type-C設備插入自動喚醒，智能識別插頭的正插與反插，並實現連接。XPD701 集成的PD協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
XPD701具備非常高的可靠性。內建多種保護機製確保設備安全：輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路打嗝保護等。啟動監測（VBUS 輸出前會監測端口電壓是否處於安全狀態）；DP/DM 和 CC1/CC2 過壓保護。
XPD701芯片采用 QFN16(4*4)封裝，支持二次燒錄，可實現在線升級。
XPD701芯片特性
■ 支持 USB Type-C 協議
- 配置為 DFP(Source)
- 廣播 3A/1.5A 電流
■ 支持 USB Power Delivery（PD）3.1 以及PPS 協議
- 通過 PD3.1 和 PPS 認證（TID：）
- PDO 可配置：5V，9V，12V，15V，20V
- 輸出功率高至 100W
- APDO 可配置：5V Prog，9V Prog，15VProg，20V Prog
■ 支持 XPD-LINKTM多芯片互聯通信技術
■ 支持 Quick Charge 3.0+/3.0/2.0+協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
■ 支持三星 AFC 協議
■ 支持 VOOC 協議
■ 支持 MTK PE 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規範
■ 集成 CC、CV 控製環路
■ 集成對 E-Marker 線纜的識別和支持
■ 支持在線升級功能
■ 支持線損補償功能
■ 多重保護、高可靠性
- 輸入過壓、欠壓保護
- 輸出過壓、過流保護
- 短路保護
- 過溫保護
- NTC
- 全引腳 ESD ±4KV
■ QFN16 4*4 封裝

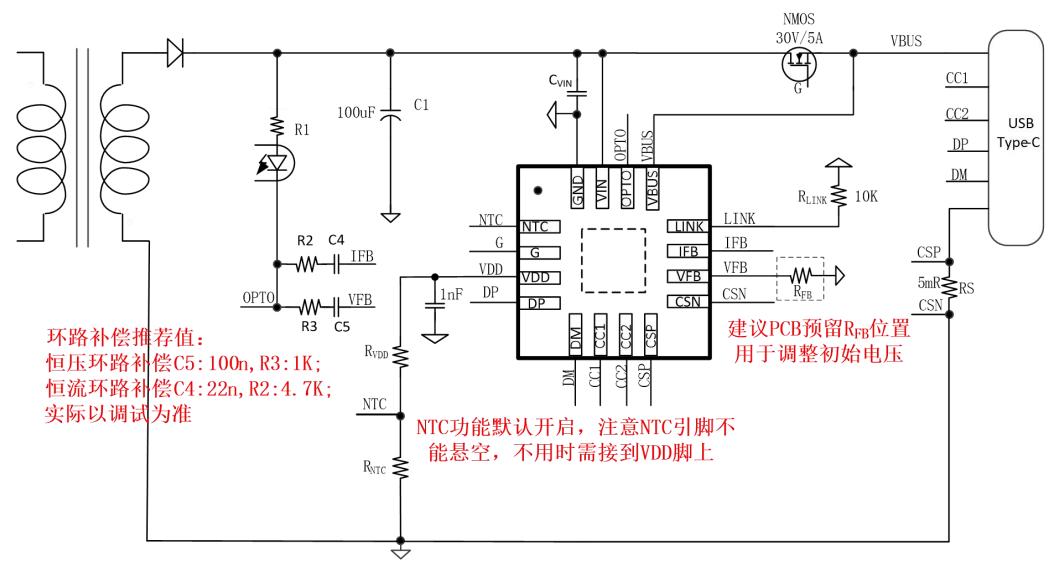

應用電路圖
ACDC 光耦調壓
DCDC VFB 調壓
應用領域
■ ACDC 適配器
■ 智能排插
■ USB 多口充電設備
XPD701芯片係列訂購信息
| 料號 | PDO 和 QC 參數配置 | 封裝 |
|
XPD701D3517A |
高功率 PDO:5V/3A,9V/3A ,15V/2.33A,20V/1.75A QC 高功率:5V/3A,9V/3A,12V/2.25A,20V/1.35A 低功率 PDO:5V/3A,9V/1.94A, 15V/1.16A,20V/0.87A QC 低功率:5V/3A,9V/1.65A,12V/1.25A |
QFN16 5K/盤 |
|
XPD701DPS4525 |
高功率 PDO:5V/3A,9V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/5A 高功率 APDO2:3.3-21V/2.25A QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/2.77A,12V/2.08A 低功率 APDO1:3.3-11V/2.25A 低功率 APDO2:3.3-21V/1.2A QC 低功率:5V/3A,9V/2A,12V/1.5A |
|
|
XPD701DP10065 |
高功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-21V/5A QC 高功率:5V/3A,9V/3A,12V/3A,20V/2.25A 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3.25A 低功率 APDO2:3.3-21V/3A QC 低功率:5V/3A,9V/3A,12V/3A,20V/2.25A |
|
| 可定製 | 根據客戶需求定製 |
XPD701係列 100w單C口協議芯片是支持 XPD-LINKTM互聯 USB 單口控製器，外置VBUS MOS集成 CC、CV 控製環路，E-Marker 線纜的識別和支持，支持 NTC 功能、ACDC 光耦調壓和 DCDC VFB 調壓 ，輸出功率高至100W， 過 PD 3.1 和 PPS 認證，能通過 Link 腳通信，與 XPD_LINK 家族產品實現多口快充，可兼容代換HUSB350、SW2303、IP2723T，更多XPD701芯片係列規格書及相關應用資料請向我們申請。>>
