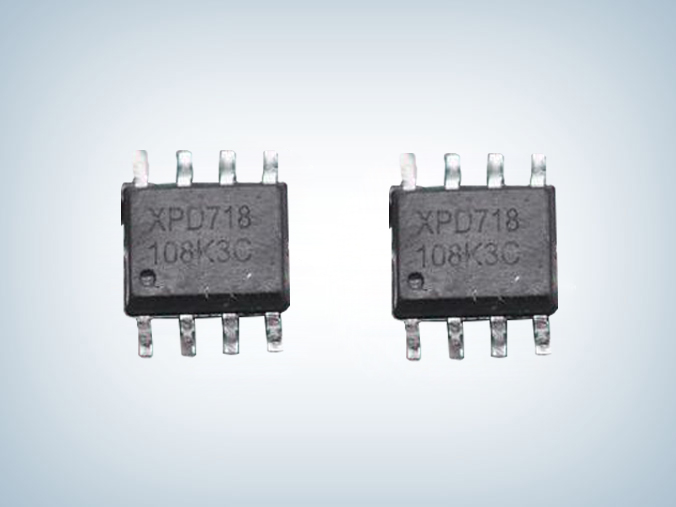

XPD718 65W 單C口快充協議芯片

所屬分類：FM/富滿係列

品牌：FM/富滿
型號：XPD718係列
封裝：ESOP8
功率：5V/9V/12V
電流：3A

訂購熱線：0755-23087599

產品詳情應用領域

　　XPD718 單C口快充協議芯片是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.1 以及 PPS、QC3.0+/QC3.0/QC2.0 快充協議、華為 FCP/HVSCP 快充協議、三星 AFC 快充協議、BC1.2 DCP以及蘋果設備 2.4A 充電規範的多協議端口控製器，為 AC-DC 適配器、智能排查等設備提供高性價比的 USB Type-C 端口充電解決方案。　　

　　XPD718 內置的 Type-C 協議可以支持 Type-C 設備插入自動喚醒，智能識別插頭的正插與反插，並實現連接。XPD718 集成的 PD 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。　　

　　XPD718 最高支持 36W 輸出功率，廣播 PDO 電壓可以配置為 5V/9V/12V，APDO 電壓可以選擇 5V Prog/9V Prog 並且可以靈活配置 APDO 電壓範圍。　　

　　XPD718 通過一路可 Sink/Source 的電流源，連接到 AC-DC 的反饋引腳實現動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動/調壓功能，實現電壓平順過渡。　　

　　XPD718 內建多種保護機製確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電壓是否處於安全狀態）；CC1/CC2 過壓保護。　　

　　XPD718 輸出電壓帶有線補功能，輸出電流增大後會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降，而且可以關閉 9V 以上的電壓補償，防止 9V 以上電壓太高增加前端電源功率損耗。　　

　　XPD718 集成反饋電阻，完美避免外置反饋電阻引入的誤差，調壓精度更高，也為應用端節省成本。　　

　　XPD718 集成 10mΩ VBUS 通路功率開關管和雙路放電通路，集成恒壓控製環路，在發生錯誤時也可以更快關閉輸出並恢複到安全狀態。　　

　　XPD718 采用 ESOP8 封裝形式，外圍簡單，提供最優化的 BOM 成本特性。

　　XPD718芯片特性　　

　　■ 支持 USB Type -C 協議　　

　　- 配置為 DFP（Source）　　

　　- 廣播 3A 電流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.1以及 PPS 協議　　

　　- 通過 USB PD3.1 認證（TID：）　　

　　- 集成完整 PD 分層通信協議　　

　　- PDO 可配置：5V,9V,12V　　

　　- 電流 0A-3A 可調，步進 10mA　　

　　- APDO 最小電壓可配置：3.3V,5V　　

　　- APDO 電壓範圍可配置：5V Prog,9V Prog　　

　　-電流 0A-3A 可調，步進 50mA　　

　　■ 支持 Quick Charge 2.0/3.0/3.0+協議　　

　　■ 支持華為 FCP/HVSCP 協議　　

　　■ 支持三星 AFC 12V 協議　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充電規範　　

　　■ 集成恒壓（CV）控製環路　　

　　■ 集成 10mΩ VBUS 通路功率開關管　　

　　■ 集成 10mΩ電流檢測電阻　　

　　■ 內置 VPWR 和 VBUS 雙放電通路　　

　　■ 集成反饋電阻　　

　　■ 支持線損補償功能　　

　　■ 安全性　　

　　- 輸入過壓/欠壓保護　　

　　- 輸出過流保護　　

　　- 輸出短路保護　　

　　- 內部過溫保護　　

　　■ CC1/CC2 過壓保護　　

　　■ ESD 特性±2KV　　

　　■ 采用 ESOP8 封裝

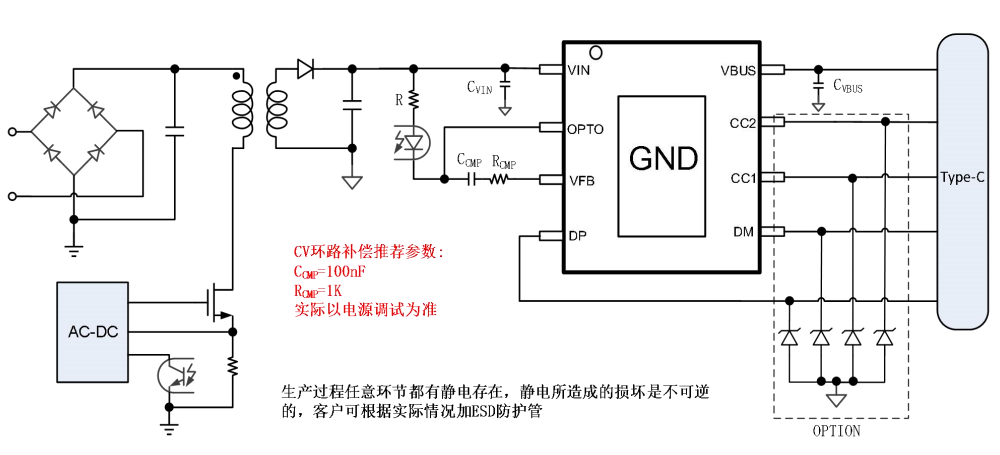

　　AC-DC 應用簡圖

　　應用領域　　

　　■ AC-DC 適配器　　

　　■ 智能排插

　　XPD718芯片係列訂購信息

料號	PDO 和 APDO 配置	印字	包裝
XPD718A	PDO:5V/3A, 9V/2.22A	XPD718 XXXXX	ESOP8 4K/盤
XPD718B	PDO:5V/3A, 9V/2.22A, 12V/1.67A
XPD718BP	PDO:5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A
XPD718BP30	PDO:5V/3A, 9V/3A, 12V/2.5A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A
XPD718BP36	PDO:5V/3A, 9V/3A, 12V/3A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/3A
可定製	可定製

　　XPD718係列芯片是XPD720替換升級版，相比XPD720而言進行了優化，主要有以下幾個方便，1、支持三星 AFC 12V 協議輸出 2、內置VFB上下拉電阻。3、XPD718 集成反饋電阻，完美避免外置反饋電阻引入的誤差，調壓精度更高，也為應用端節省成本。4、XPD718 集成 10mΩ VBUS 通路功率開關管和雙路放電通路，集成恒壓控製環路，在發生錯誤時也可以更快關閉輸出並恢複到安全狀態，更多XPD718單C口快充協議芯片規格書及XPD718芯片資料向我們申請。>>
