XPD912 100W 雙C口降壓協議芯片
所屬分類:FM/富滿係列
品牌:FM/富滿
型號:XPD912

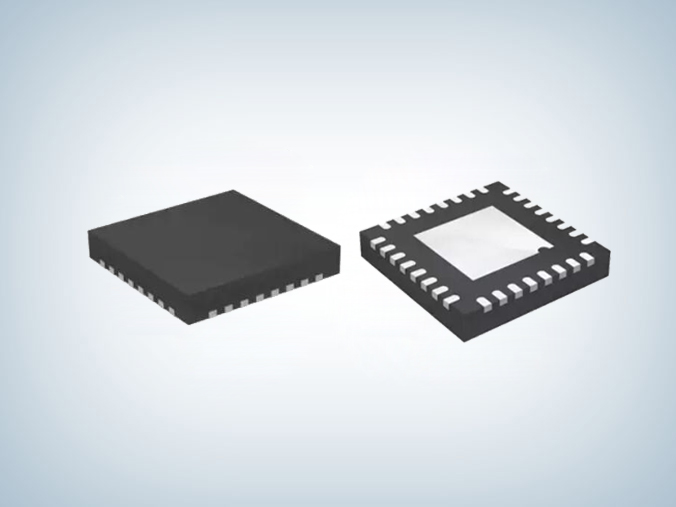

封裝:QFN32 5*5
功率:100W
電流:5V,9V,12V,15V, 20V
型號:XPD912
封裝:QFN32 5*5
功率:100W
電流:5V,9V,12V,15V, 20V
訂購熱線:0755-23087599
XPD912雙C口降壓協議芯片采用 QFN32(5*5)封裝,是一款集成 USB Type-C、USB Power Delivery(PD) 3.1 以及 PPS、QC3.0+/3.0/2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、VOOC快充協議、MTK PE 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規範的多功能 USB 2C雙端口控製器,為 AC-DC 適配器、智能排插等設備提供完整的 Type-C 雙端口充電解決方案。
XPD912 集成同步開關降壓控製器,內置功率 MOS。輸出電壓範圍是 3.3V 到21V,能提供最大 65W 的輸出功率,能夠根據識別到的快充協議自動調整輸出電壓和電流。
XPD912 的輸出具有 CV/CC 特性,當輸出電流小於設定值,輸出 CV 模式,輸出電壓恒定;當輸出電流大於設定值,輸出 CC 模式,輸出電壓降低。
XPD912雙C口降壓協議芯片具有線補功能,隨著輸出電流的增大會相應提高輸出電壓,用以補償充電線纜內阻引起的電壓下降。
XPD912 最多支持 2C,當 Type-C0 和 Type-C1 其中一個端口接入設備時,Type-C0或 Type-C1 端口都可以實現獨立的快充功能。當 Type-C0 和 Type-C1 都接入設備時,XPD912 的 Type-C1 會將輸出電壓降至 5V 給設備供電,其中 Type-C0 端口仍保持快充功能。特別的,當 Type-C0 或者 Type-C1 口一直連接蘋果充電線但未接入蘋果手機時,其他口仍然有快充功能。作為充電器應用時,充電線會經常與充電器連接在一起。
XPD912 完美解決了 Type-C 口連接充電線應用時的快充難題, 具備非常高的可靠性。具有多種保護功能:輸入過壓、欠壓保護,輸出過流、過壓、欠壓、短路打嗝保護等,支持二次燒錄,可實現在線升級。
XPD912雙C口降壓協議芯片特性
■ 支持雙 C 口工作模式
- 獨立工作時都有快充
- C0 口一直有快充
- 多口工作時, C1 口輸出 5V - C0 口或 C1 口連接蘋果充電線但未接入蘋果手機時,其他口仍然有快充
■ 集成同步開關降壓轉換器
- C0 口工作時,C1 口工作在 DCDC 模式
- C0 口不工作,C1 口工作在直通模式
■ 支持 USB Type-C 協議
■ 支持 USB Power Delivery(PD)3.1 以及PPS 協議
- 通過 PD3.1 認證(TID:8780)
- PDO 可配置:5V,9V,12V,15V, 20V
- 輸出功率高至 100W
- APDO 可配置:5V Prog,9V Prog,15V Prog,20V Prog
■ 支持 Quick Charge 3.0+/3.0/2.0+協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
■ 支持三星 AFC 協議
■ 支持 VOOC 協議
■ 支持 MTK PE 協議
■ 支持 USB BC1.2 DCP
■ 支持 Apple 2.4A 充電規範
■ 集成 CC、CV 控製環路
■ 支持在線升級功能
■ 支持線損補償功能
■ 支持任意小電流設備
■ 多重保護、高可靠性
- 輸入過壓、欠壓保護
- 輸出過壓、過流保護
- 短路保護
- 過溫保護
- NTC
- 全引腳 ESD 4KV
■ QFN32 5*5 封裝
應用電路圖
XPD912芯片係列選型
料號 | PDO 配置 | QC 配置 | 封裝 |
XPD912DPH10065T |
單 C0/C1 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A 高功率 APDO1:3.3-16V/5A 高功率 APDO2:3.3-20V/5A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A 低功率 APDO1:3.3-16V/3A 低功率 APDO2:3.3-20V/3.25A C1 低功率 5V 限流 3A |
Class B |
QFN32 5K/盤 |
XPD912DH10065T |
單 C0/C1 高功率 PDO: 5V/3A,9V/3A,12V/3A,15V/3A,20V/5A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/3.25A C1 低功率 5V 限流 3A |
Class B |
|
XPD912DPG6545T |
單 C0/C1 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-21V/3A C0 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-21V/2.25A C1 低功率 5V 限流 3A |
Class B |
|
XPD912DPF4530I |
單 C0/C1 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/2.25A 高功率 APDO1:3.3-11V/3A 高功率 APDO2:3.3-16V/2.8A C0 低功率 低功率 PDO: 5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A 低功率 APDO1:3.3-11V/3A 低功率 APDO2:3.3-16V/2A C1 低功率 5V 限流 1A |
Class B |
|
XPD912DF3520I |
單 C0/C1 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A C0 低功率 PDO: 5V/3A,9V/2.22A,12V/1.67A C1 低功率 5V 限流 1A |
Class B |
|
XPD912DE3520TI |
單 C0/C1 高功率 PDO:5V/3A,9V/3A,12V/2.92A,15V/2.33A,20V/1.75A C0 低功率 PDO: 5V/2.4A,9V/2.22A,12V/1.67A C1 低功率 5V 限流 1A |
Class B |
|
可定製 | 根據客戶需求定製 |
應用領域
■ ACDC 適配器
■ 智能排插
■ USB 多口充電設備
XPD912雙C口降壓協議芯片是集成同步降壓2C 雙口控製器,典型應用於100W和100W以內雙C市場,內部集成同步開關降壓控製器、 開關功率管以及多種快充協議,雙路CV/CC控製環路,更多XPD912芯片係列規格書及相關應用資料請向富滿代理商RAYBET雷竞技下载苹果
