XPD930 65W pd多口充協議芯片
所屬分類：FM/富滿係列
品牌：FM/富滿
型號：XPD930
封裝：TSSOP-20 / QFN4x4-20
功率：65W
電流：5V，9V，12V，15V，20V
型號：XPD930
封裝：TSSOP-20 / QFN4x4-20
功率：65W
電流：5V，9V，12V，15V，20V
訂購熱線：0755-23087599
XPD930 是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、 QC3.0/2.0CLASS A快充協議、華為 FCP/SCP 快充協議、三星AFC 快充協議、BC1.2 DCP 以及蘋果設備2.4A充電協議的多協議端口控製器。
XPD930 支持 XPD-LINKTM多芯片互聯專利技術，可以通過總線互聯進行芯片之間的通信。XPD930 使用該獨特的互聯技術，可以靈活的應用在多個USB充電端口設備中，為多端口充電設備提供了簡潔高性價比的解決方案。
XPD930 內置的TYPE-C 協議可以支持 TYPE-C 設備插入自動喚醒係統，智能識別插頭 的正插與反插，並實現連接。集成的 TYPE-C PD3.0 協議支持雙向標記編碼（BMC），集 成硬件的物理層協議和協議引擎，無需軟件參與編解碼。
XPD930 最高支持 65W 輸出功率，廣播 PDO 電壓可以配置為 5V/9V/12V/15V/20V， APDO 電壓可以選擇 5V Prog/9V Prog/15V Prog/20V Prog 中的兩檔，並且可以靈活配置 APDO 電壓範圍。
XPD930 通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現 動態調節電壓的功能，不管是啟動還是調壓過程，都具備軟啟動功能，實現電壓平順過渡。XPD930 內部集成 CC 環路控製，在共享電源下可以有效的控製總電流緩解前端電源壓力XPD930 支持二次燒錄，可實現在線升級。
XPD930 內建多種保護機製確保設備安全：包括動態過壓/欠壓/過流保護（可根據設 備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電 壓是否處於安全狀態）；DP/DM 和 CC1/CC2 過壓保護。
XPD930 集成 10mΩ VBUS 通路功率開關管和雙路放電通路，集成恒壓控製環路。在 發生錯誤時也可以更快關閉輸出並恢複到安全狀態。
XPD930 采用 TSSOP20 和 QFN4x4-20 兩種封裝形式，外圍無需額外的元器件即可工 作，提供最優化的 BOM 成本特性，並且可以輕鬆通過 USB PD 認證測試。
xpd930芯片特性
■ 通過 USB PD3.0 認證（TID：5594）
■ 支持 XPD-LINKTM多芯片互聯通信技術
■ 支持 USB Type -C 協議
- 配置為 DFP（Source）
- 廣播 3A/1.5A 電流
■ 支持 USB Power Delivery（PD）2.0 和 3.0 以及 PPS 協議
- 集成完整 PD 分層通信協議
- PDO 可配置：5V，9V，12V，15V，20V
- 輸出功率高至 65W
- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog
■ 支持 Quick Charge 2.0/3.0/3.0+協議
- 支持小米 CHARGE TURBO 27W 協議
■ 支持華為 FCP/SCP/HVSCP 協議
- 支持華為 10V 高壓 SCP 協議
■ 支持三星 AFC 協議
■ 支持 VOOC 2.0 協議
■ 支持 USB BC1.2 DCP 協議
■ 支持 Apple 2.4A 充電規範
■ 集成 CC、CV 控製環路
■ 集成 10mΩ VBUS 通路功率開關管
■ 集成 10mΩ電流檢測電阻
■ 內置 VPWR 和 VBUS 雙放電通路
■ 支持線損補償功能
■ 支持在線升級
■ 安全性
- 過壓/欠壓保護
- 過流保護
- 過溫保護
■ CC1/CC2/DP/DM 過壓保護
■ ESD 特性±4KV
■ Package:TSSOP-20 和 QFN4x4-20

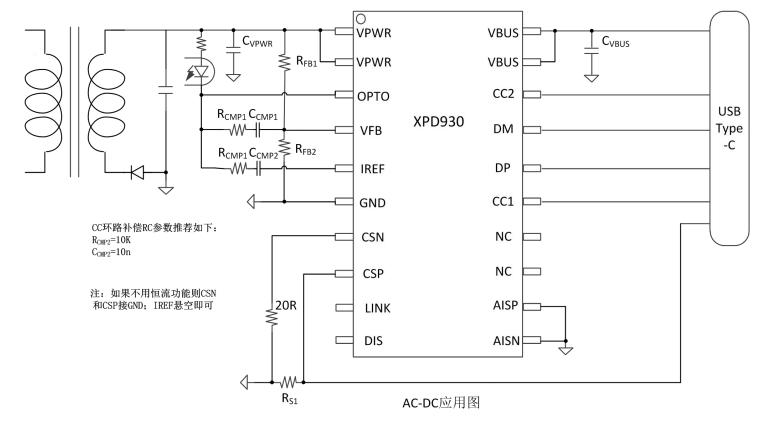

應用簡圖
應用領域
■ AC-DC 適配器
■ 帶 USB 端口排插
■ USB 多口充電設備
XPD930芯片係列訂購信息
| 料號 | USB Type-C 端口 PDO 和 APDO 配置 | QC 配置 | 包裝 |
| XPD930A | 高功率 PDO : 5V/3A, 9V/2.22A 低功率 PDO : 5V/3A | Class A |
TSSOP20 2.5K/盤 |
| XPD930B |
高功率 PDO : 5V/3A, 9V/2.22A, 12V/1.67A 低功率 PDO : 5V/3A |
Class A | |
| XPD930D30A |
高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A |
Class B | |
| XPD930D30 | 高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 PDO : 5V/3A, 9V/1.75A | Class A | |
| XPD930DP30 |
高功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 高功率 APDO1 : 3.3-11V/3A 高功率 APDO2 : 3.3-16V/2A 低功率 PDO : 5V/3A, 9V/1.75A |
Class A |
|
| XPD930D45 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A | Class A | |
|
XPD930DP45 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 高功率 APDO1 : 3.3-11V/3A 高功率 APDO2 : 3.3-16V/2.8A 低功率 PDO : 5V/3A, 9V/2.5A, 12V/2A, 15V/1.5A 低功率 APDO1 : 3.3-11V/2A 低功率 APDO2 : 3.3-16V/1.4A |
Class A |
|
| XPD930D60 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A |
Class B | |
|
XPD930DP60 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A 高功率 APDO1 : 3.3-16V/3A 高功率 APDO2 : 3.3-21V/2.85A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/1.9A 低功率 APDO2 : 3.3-21V/1.4A |
Class B |
|
| XPD930D65 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A | Class B | |
|
XPD930DP65 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A, 20V/1.5A 低功率 APDO1 : 3.3-16V/2A 低功率 APDO2 : 3.3-21V/1.5A |
Class B |
|
| XPD930D6545 | 高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A | Class B | |
| XPD930DP6545 |
高功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3.25A 高功率 APDO1 : 3.3-16V/3.25A 高功率 APDO2 : 3.3-21V/3A 低功率 PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/2.25A 低功率 APDO1 : 3.3-16V/2.8A 低功率 APDO2 : 3.3-21V/2.1A |
Class B |
|
| 可定製 | 可定製 | ||
| XPD930QXXXXX | 參考相應的 TSSOP20 封裝 | QFN20 4K/盤 |
XPD930 pd多口充協議芯片采用ESOP8封裝，支持XPD-LINK™互聯USB PD控製器，XPD930係列---多口獨立方案，任意一個口單獨使用都支持快充， A口和C口一起工作時，則C口采用低功率模式工作，而A口仍支持快充，適用於多口排插，牆插等，主推65W和65W以內多口互聯市場，可兼容代換英集芯 IP2189，更多XPD938芯片係列規格書及相關應用資料請向我們申請。>>
