ams1117-3.3v穩壓芯片低壓降穩壓器

字號:T|T
文章出處:RAYBET雷竞技下载苹果 責任編輯:電源管理芯片人氣:-發表時間:2021-08-28 10:26
  AMS1117有固定輸出和可調兩個版本,固定輸出電壓為1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V,AMS1117-3.3是一種輸出電壓為3.3V的正向低壓降穩壓器,適用於高效率線性穩壓器。


  ams1117穩壓芯片特點
  ■ 包括三端可調輸出和固定電壓輸出版本(固定電壓包括 1.2V,1.8V, 3.3V,5V等,其他電壓規格可根據用戶定製)
  ■ 最大輸出電流為 1A
  ■ 輸出電壓精度高達±2%
  ■ 穩定工作電壓範圍為高達 12V
  ■ 電壓線性度為 0.2%
  ■ 負載線性度為 0.4%
  ■ 環境溫度:TA的範圍是-20℃~125℃

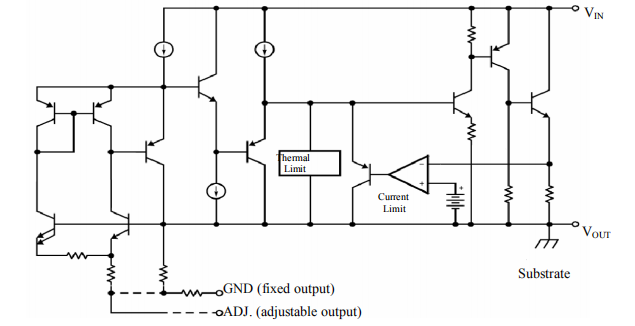

  AMS1117應用電路圖

  ams1117-3.3v穩壓芯片輸出電壓:3.235~3.365V(10mA≤Iout≤1A , 5.3 V≤Vin≤12V);線路調整(最大):10mV(5.3 V≤Vin≤12V);負載調節(最大):20mV(Vin=5.3V, 0≤Iout≤1A);電壓差(最大):1.4V 靜態電流(最大):12mA;


  ams1117-3.3v穩壓芯片采用SOT-223封裝,內部集成過熱保護和限流電路,以防環境溫度造成過高的結溫,廣泛應用於計算機主板、顯卡、 LCD 監視器及LCD TV、DVD 解碼板、ADSL 等設備、開關電源的後級穩壓等領域,更多AMS1117 3.3v穩壓芯片產品手冊、樣品及技術資料請向RAYBET雷竞技下载苹果 申請。>>
