芯朋微20W~90W快充套片方案，亮相2022亞洲充電展！

　　2022亞洲充電展於8月16日至18日在深圳福田會展中心盛大舉辦，以產品展示行業交流為主，同時探索未來充電儲能新方向的展會。芯朋微受邀參展，展位設在 A04~A06，帶來了20W~90W快充套片方案以及多種功率高集成適配器方案。

　　

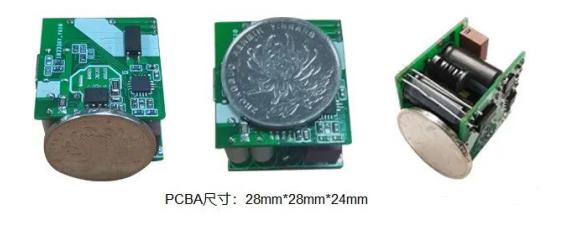

　　► 高度集成20W PD快充應用方案PN8162+PN8307H　

　

　　1、方案精簡，利於充電器小型化設計：原邊主控和次邊同步整流均實現功率集成，並可節省啟動電阻、CS偵測電阻等多顆外圍；　　

　　2、方案溫升低，可滿足安規要求：PN8162采用QR控製技術，降低芯片開通損耗；PDFN功率封裝，單邊drain腳位，高低壓引腳爬電距離大於1.2mm，便於PCB布線及敷銅散熱；　　

　　3、智能控製技術，顯著降低方案成本：PN8162工作強製DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。

　　

　　芯朋微20W PD快充方案PN8161+PN8307H因集成度高、性能卓越、方案成本優勢明顯被眾多電商品牌采用，已成為現象級爆款產品，高度集成20W PD快充應用方案PN8162+PN8307H，在提升輸出功率的同時，將20W充電器體積進一步減小，輕鬆應對20W PD快充小型化挑戰！

　　

　　► 高度集成30W PD快充應用方案PN8165+PN8307H　　

　　1、內置高壓啟動和電流采樣的高精簡主控：PN8165集成650V0.55Ω智能MOSFET，無需外部啟動電阻和CS電阻，方便布線，並提升市電低壓下的轉換效率；　　

　　2、100V全集成同步整流：PN8307H(A)內置100V/10mΩ智能MOSFET，自適應死區控製提高MOSFET Rdson利用率，顯著降低溫升，超高性價比；　　

　　3、兆赫茲SOT23-3升壓供電：AP2080采用兆赫茲開關頻率的COT控製技術，將儲能電感體積降至0805封裝，任何工況下PN8165供電範圍控製在11~35V，顯著提升15~20V輸出電壓下的轉換效率；　　

　　4、EMC性能卓越：采用QR控製方式+自適應抖頻+智能功率器件等組合創新技術，改善係統EMC性能，傳導輻射裕量輕鬆大於6dB；　　

　　5、保護功能豐富：方案具有市電欠壓保護、輸出過壓保護、原副邊防直通保護、過載保護、過溫保護等，為充電器安全運行保駕護航；　　

　　6、全係列腳位兼容：PN816x/PN8307x全係列芯片腳位相同，SOP8/PDFN兩種封裝靈活選擇，便於電源產品係列化設計及安規認證。

　　

　　芯朋微的30W PD套片方案：PN8165+PN8307H(A)，搭配行業最精簡的SOT23-3 Boost芯片AP2080，幫助大家輕鬆實現輸出功率20W向30W的快速升級迭代。並且與20W網紅產品PN8161+PN8307全兼容！

　　

　　► 高頻QR 65W PD快充應用方案PN8213+PN8307P+AP2080

　　

　　1、PN8213：環路穩定更佳、QR-Lock初級控製器　　

　　■ PN8213實現真正QR-Lock技術，環路高度穩定，進口替換的適配度更高，最高支持500kHz工作頻率，減小變壓器及輸出電容體積；典型轉換效率大於93%，提升充電器功率密度。　　

　　■ PN8213與海外友商相比，具備“三高一低”壓倒性優勢替代，外圍少2-4顆（OVP複用）、1/4負載轉換效率優於1%以上，啟動HV耐壓高出100V，VDD耐壓高出30V，具有市電欠壓保護、輸出過壓保護、原副邊防直通保護、過載保護、過溫保護等。　　

　　■ PN8213內置800V高壓啟動管和X電容放電功能，待機功耗小於50mW。

　　

　　2、PN8307P：全集成同步整流　　

　　■ PN8307P內置100V/7mΩ智能MOSFET，自適應死區控製，更低溫升，超高性價比。

　　

　　3、AP2080：兆赫茲升壓供電寬輸出　　

　　■ AP2080采用1.5MHz開關頻率的COT控製技術，將儲能電感體積降至0805封裝，任何工況下可將PN8213 供電範圍控製在11-40V，提高15-20V輸出電壓下的轉換效率。

　　

　　高頻QR 65W PD快充應用方案由PN8213、PN8307P、AP2080三顆套片組合，搭配GaN或者SuperJunction器件，具有高環路穩定度、高功率密度、50mW低待機功耗、100V全集成同步整流等多重亮點。

　　

　　► 高頻QR 90W PD快充應用方案PN8280+PN8213+PN8601

　　

　　目前芯朋微電子已經擁有20W PD快充方案PN8161/2+PN8307H、30W快充方案PN8165+PN8307H，45-65W快充方案PN821/2/3+PN8601/8309，以及 90W PD快充應用方案PN8280+PN8213+PN8601，為客戶提供了90W以內的完整電源方案，更多相關產品手冊、線路圖、BOM、變壓器設計資料、Demo測試數據等資料請向RAYBETAPP RAYBET雷竞技下载苹果 申請。>>
