PN8162+PN8307H應用在公牛20W 2A1C快充飛碟插座

　　公牛20W 2A1C快充飛碟插座，因采用扁平圓盤造型設計，而被命名為飛碟插座，2a1c快充插座麵板主控芯片采用芯朋微PN8162，次級同步整流芯片采用PN8307H，搭配天德鈺FP6601AA和JD6606S兩款快充協議芯片，每個接口都支持快充，滿足蘋果iPhone 12/13係列手機20W PD快充！


　　

　　20W 2A1C快充飛碟插座技術參數：　　

　　額定電壓：250V~　　

　　最大電流：10A　　

　　最大功率：2500W　　

　　USB輸入：100-240V~50/60HZ 0.5A　　

　　USB-C輸出：5V3A、9V2.22A、12V1.66A　　

　　USB-A單口輸出：5V3A、9V2A、12V1.5A　　

　　多口輸出：5V3A

　　

　　公牛快充2a1c主控芯片采用芯朋微PN8162，其內部集成了準諧振工作模式的電流模式控製器和功率MOSFET，采用PDFN5*6專用封裝，降低芯片熱阻，QR控製技術，降低芯片開關功耗，自適應QR開關技術，簡化EMC設計，解決小體積充電器EMC問題，並減小輸出電容容量，集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。

　　

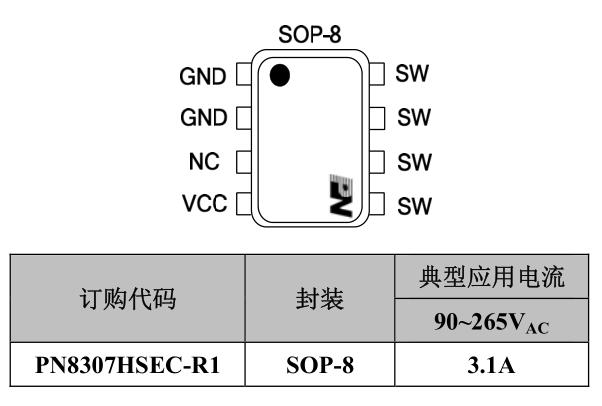

　　2a1c快充插座麵板次級同步整流芯片采用PN8307H，內置12mΩ60V耐壓同步整流管，適用3.6V-20V常用適配器輸出，適用於QC3.0適配器及其他固定電壓輸出的適配器，集成了極為全麵的輔助功能，包含輸出欠壓保護、防誤開啟、最小導通時間等功能，外圍元件精簡。

　　

　　PN8162+PN8307H 20W PD極簡快充方案DEMO 實物圖

　　

　　PN8162+PN8307H 20W PD方案亮點：　　

　　方案精簡，利於充電器小型化設計：原邊主控和次邊同步整流均實現功率集成，並可節省啟動電阻、CS偵測電阻等多顆外圍。　　

　　方案溫升低，可滿足安規要求：PN8162采用QR控製技術，降低芯片開通損耗；PDFN功率封裝，單邊drain腳位，高低壓引腳爬電距離大於1.2mm，便於PCB布線及敷銅散熱。　　

　　智能控製技術，顯著降低方案成本：PN8162工作強製DCM模式，降低同步整流耐壓；自適應QR開通技術，簡化EMC設計；集成輸入市電欠壓及輸出過壓保護，無需外部輔助電路。


　　

　　芯朋微PN8162+PN8307H 20W PD極簡快充方案，簡化電路降低成本！因集成度高、性能卓越、方案成本優勢明顯被眾多電商品牌等爭相采用，更多基於PN8162的20W PD套片解決方案，包含線路圖、BOM、變壓器設計資料、Demo測試數據、芯片應用要點，請向RAYBETAPP RAYBET雷竞技下载苹果 申請。>>
