開關電源芯片正激式與反擊式的區別
字號:T|T
開關電源可以依據負載進行自動調整,由開關部分和控製部分的組成。開關部分是完成電壓變換的主要部分,包括開關管,同步管,電感,電容等元器件;而控製部分則是在比較輸出的反饋電壓和參考電壓之後,經過信號轉換和處理後輸出來調整開關管占空比,從而穩定輸出電壓,開關電源芯片控製開關的導通與關斷,並依據電容和電感的能量存儲特性,將能量從輸入傳送到輸出,並使輸出電壓穩定的一種電源。
隔離式DC-DC轉換器它能夠提供電流隔離,抵抗噪聲和提高安全性。隔離式DC-DC轉換器常采用變壓器或光耦合器來實現輸入輸出的電氣隔離,下麵跟隨RAYBET雷竞技下载苹果
小編看下開關電源芯片正激式與反擊式的區別。

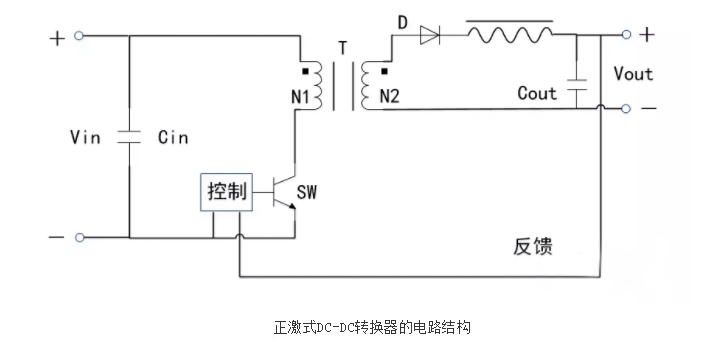

正激式轉換器在降壓型DC-DC轉換器的基礎之上添加變壓器而形成,具體電路結構如下圖所示。
正激式轉換器的電路結構比較簡單,通過變壓器實現了對輸入輸出電壓的隔離,可實現多路輸出,可應用在中小功率的變換場合。
反激式DC-DC轉換器的電路結構,其廣泛應用於低功率,高輸入電壓的應用場合,調節能力比正激式轉換器弱,通常工作於非連續傳導模式。
那麼開關電源芯片正激式與反擊式的區別又是什麼呢?
從結構來說,正激式變壓器要求較大的電感量,同時不需要為變壓器開氣隙。開關管關斷時,正激式靠電感和續流二極管維持輸出,反激式靠變壓器次級釋放能量來維持輸出。所以相比於正激式,反激式電路則更是額做多路輸出,且安全性能更高。
從工作方式來說,正激式是指當變壓器原邊開關管導通時,能量被傳送到負載,當開關管截止時,變壓器能量通過磁複位電路去磁。反激式與正激式工作方式相反,原邊開關管導通時,變壓器存儲能量,當開關管截止時,變壓器能量傳送到負載。
