高集成PD快充20W方案,為iPhone設計!
字號:T|T
蘋果20W PD快充充電器已成為了新款iPad的inbox標準配件,勢必推動第三方PD快充配件的快速發展,RAYBET雷竞技下载苹果
基於PN8162+PN8307H電源芯片開發的高密度PD快充20W方案,競爭優勢明顯。同時,這套20W PD電源方案的問世,也對小功率PD快充產品往更高功率密度的方向發展起到重要的推動作用。
初級PWM主控芯片采用PN8162,集成了準諧振工作模式的電流模式控製器和功率MOSFET,集成度高,並針對高性能、低待機功率的離線反激變換器應用進行了優化。
同步整流芯片采用PN8307H,這是一款支持CCM的高性能同步整流功率開關,集成10mΩ 60V同步整流MOS,適用於隔離型的同步整流應用,尤其適用於充電器中續需求高效率的場合,兼容DCM和QR模式。
USB PD快充協議芯片采用HUSB339B,該芯片支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A等多種充電協議,適用於20W PD旅充和車充等應用場合。
高集成PD快充20W方案亮點:
☞ 原邊主控 PN8162 和次邊同步 PN8307H均實現功率集成,得益於專利智能 MOS 技術,節省啟動電阻、CS偵測電阻等多顆外圍,PCBA 尺寸:28mm*28mm*24mm;

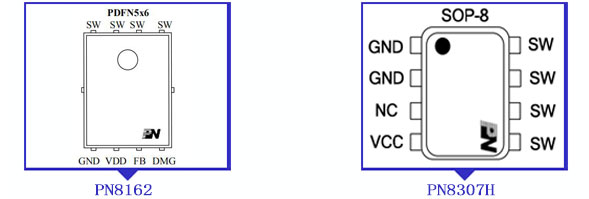

☞ PN8162 采用 PDFN 專用功率封裝,相比傳統 SOP8,封裝熱阻從 80℃/W 降低至 15℃/W,顯著提高充電器功率密度;單邊 drain 腳位,高低壓引腳爬電距離大於 1.2mm,安全可靠;
☞ PN8162 采用負載自適應穀底開通技術,徹底解決小體積充電器開關幹擾源至 LN 線位移電流帶來的傳導難題,EMC 裕量大於 6dB;
☞ PN8162 工作強製 DCM 模式,從而保證最糟工況下 SR 尖峰電壓可控製在 51V 以內,60V 耐壓的 PN8307即可保證電壓 de-rating 裕量充足,進而降低整體方案成本;
☞ PN8162 內置輸入欠壓保護,通過 DMG 監控市電,防止市低壓工作導致電源異常;
☞ PN8162 9-38V VDD 供電、PN8307 3-24V VCC 供電,在 3-12V 輸出電壓範圍內無需外部 LDO;
☞ PN8162 內置線電壓補償,根據市電自動調整內部峰值電流參考,全電壓範圍 OCP 精度在 10%以內;
☞ HUSB339B 協議支持 PD3.0、PD2.0、QC3.0/QC2.0、AFC、FCP、BC1.2 DCP 及 5V2.4A。
PD快充20W方案輸出規格為12V1.67A;9V2.22A;5V3A,選用了高度集成的初級PWM芯片PN8162和高集成同步整流芯片PN8307H,最大限度減少外圍器件數量,同時采用了典型的開關電源輸出寬範圍電壓,並由PD協議芯片通過光耦控製輸出電壓的架構,開關電源部分均采用高集成設計,精簡外圍,讓PD充電器的小型化成為可能,更多PD快充20W方案原理圖,電源輸入輸出規格,BOM 表和變壓器參數以及安規和 EMI 測試數據等資料,請向RAYBET雷竞技下载苹果
申請。>>
