KP3111 5V非隔離小家電恒壓恒流芯片

所屬分類：raybet雷竞

品牌：KIWI/必易
型號：KP3111SPA ，KP3111LPA ，KP3111LGA
封裝：S0P-8、T0-92、S0T23-3L
功率：5V
電流：220mA/200mA

訂購熱線：0755-23087599

產品詳情應用領域

　　KP3111電源芯片係列有KP3111SPA SOP-8（最大輸出電流@85-265Vac 5V220mA），KP3111LPA T0-92（最大輸出電流@85-265Vac 5V220mA），KP3111LGA S0T233L（最大輸出電流@85-265Vac 5V200mA）多種規格類型產品，典型應用於小家電電源、輔助電源等領域。　　

　　KP3111恒流恒壓芯片是一款非隔離型、高集成度且低成本的PWM功率開關，適用於降壓型和升降壓型電路。　　

　　KP3111采用高壓單晶圓工藝，在同一片晶圓上集成有500V高壓MOSFET和采用開關式峰值電流模式控製的控製器。在全電壓輸的範圍內可以保證高精度的5V默認輸出。在芯片內部，振蕩器頻率固定為31kHz且帶有抖煩功能，在保證輸出功率的條件下優化了EM效果。同時，芯片設計有輕重載模式，可輕鬆獲得低於50mW的待機功耗。　　

　　KP3111電源芯片集成有完備的保護功能：VDD欠壓保護、逐周期電流限製、過熱保護、過載保護和短路保護等。

　　KP3111電源芯片特點　　

　　■ 高精度5V默認輸出　　

　　■ 集成500V高壓MOSFET和高壓啟動電路　　

　　■ 低係統成本　　

　　■ 支持降壓和升降壓電路　　

　　■ 開關式峰值電流模式控製　　

　　■ 低待機功耗小於50mW　　

　　■低工作電流，支持小VDD電容　　

　　■ 集成31KHz帶抖頻功能振器　　

　　■ 集成款啟動電路　　

　　■ 集成式保護功能：過載保護(OLP)、過熱保護(OTP)、逐周期電流限製(OCP)、前沿消隱(LEB)、VDD欠壓保護　　

　　■ 可選封裝S0P-8、T0-92與S0T23-3L

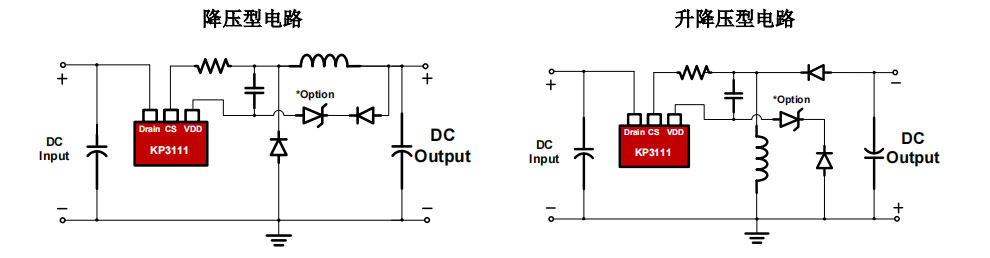

　　典型應用電路圖

　　輸出功率表及訂貨信息

型號	封裝類型	最大輸出電流@85-265Vac	描述
KP3111SPA	SOP-8	220mA	無鉛、編帶盤裝，4000顆/卷
KP3111LPA	TO-92	220mA	無鉛、編帶盤裝，2000顆/盒（卷）
KP3111LGA	SOT23-3L	200mA	無鹵、編帶盤裝，3000顆/卷

　　典型應用領域　　

　　■ 小家電電源　　

　　■ 輔助電源

　　KP3111 5V非隔離恒壓恒流芯片是高性能、低成本離線式PWM功率開關，內部集成有500V高壓MOSFET，有S0P-8、T0-92與S0T23-3L多種封裝可選，適用於小家電和輔助電源應用場合所需的離線式降壓電路和升降壓電路，也可用於線性電源的替代型電源。芯片采用開關式峰值電流模式控製，默認5V高精度輸出時最大程度降低了係統成本，更多kp3111恒流恒壓芯片產品規格書、樣品及價格請向RAYBET雷竞技下载苹果申請。>>
