QX7135是泉芯針對LED驅動應用推出的恒流驅動器芯片

     泉芯日前宣布推出最新LED燈驅動芯片，可用於LED驅動的恒流模式驅動器。該芯片主要適用於LED燈領域，可用於LED礦燈、LED台燈。


     泉芯電子是一家專注於模擬和射頻集成電路設計和開發的高新科技企業，驪微代理泉芯電子在高壓、高效率、大功率的LED驅動集成電路領域擁有多項核心專利技術；


     QX7135是一種低壓差、線性降壓、固定輸出電流的 LED 恒流驅動器。 除 LED外，QX7135無需外接其它元器件即可構成一個恒流輸出的 LED驅動電路。QX7135內置過熱保護功能，可有效保護芯片，避免結溫超過120oC 時因過熱而造成損壞。還集成了 LED短路保護、電源欠壓保護功能。此外，QX7135自帶軟啟動功能。可提供多個規格的輸出電流供客戶選擇，輸出電流可以100mA到380mA，步長為10mA，並可通過多芯片並聯的方式擴展 LED 的電流驅動能力。QX7135采用 SOT-89-3的封裝形式。其主要功能：


    1、電源電壓：2.7V~5.5V

    2、輸出電流：100mA到 380mA

    3、低壓差：150mV@350mA

    4、輸出電流精度：優於±5%

    5、過熱保護閾值：120oC

    6、欠壓保護：2.5V

    7、LED短路保護 軟啟動

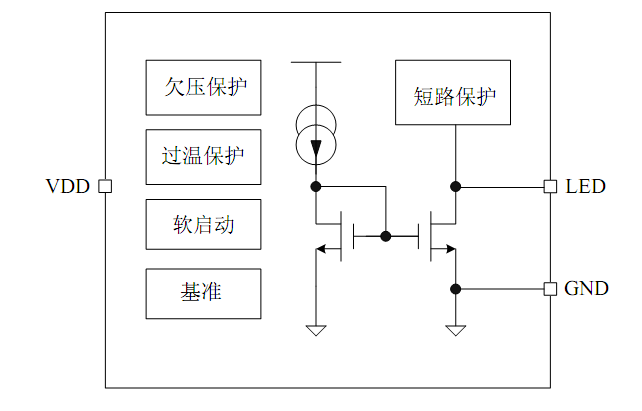

內部電路框架圖
