PN6775 6W超低功耗芯片

所屬分類:RAYBETAPP
品牌:芯朋微
型號:PN6775SEC-R1
封裝:SOP8
功率:6W
電流:
訂購熱線:0755-23087599
  PN6775集成超低待機功耗原邊控製器及高雪崩能力智能功率MOSFET,內置高壓啟動電路,可實現芯片空載損耗(230VAC)小於50mW,PN6775超低功耗芯片為原邊反饋工作模式,可省略光耦和TL431。該芯片提供了極為全麵的智能保護功能,包含逐周期過流保護、過壓保護、開環保護、過溫保護、輸出短路保護和CS開/短路保護等,用於高性能、外圍元器件精簡的充電器、適配器和內置電源。
  PN6775在恒壓模式,采用多模式技術提高效率並消除音頻噪聲,使得係統滿足6級能效標準,可調輸出線補償功能,能使係統獲得較好的負載調整率;在恒流模式,輸出電流和功率可通過CS腳的電阻進行調節。

  PN6775芯片特征
  ■ 內置650V高雪崩能力智能功率MOSFET
  ■ 內置高壓啟動電路,小於50mW空載損耗(230VAC)
  ■ 采用多模式技術提高效率,滿足6級能效標準
  ■ 全電壓輸入範圍±5%的CC/CV精度
  ■ 原邊反饋可省光耦和TL431
  ■ 恒壓、恒流、輸出線補償外部可調
  ■ 無需額外補償電容
  ■ 無音頻噪聲
  ■ 智能保護功能:過溫保護 (OTP)、VDD欠壓&過壓保護 (UVLO&OVP) 、逐周期過流保護 (OCP)、CS開/短路保護 (CS O/SP)、開環保護 (OLP)。

  封裝/訂購信息

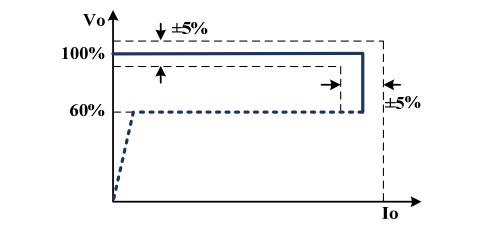

  輸出特性

  典型應用電路圖

  應用領域
  ■ 開關電源適配器
  ■ 電池充電器
  ■ 機頂盒電源

  PN6775超低功耗芯片采用SOP8封裝,是超低待機功耗原邊反饋交直流轉換器,全電壓下典型應用功率6W,係統可省略的光耦和TL431,可以實現高精度的恒壓、恒流輸出,以滿足大部分充電器和適配器需求,更多PN6775超低功耗芯片產品手冊及應用資料請向RAYBETAPP RAYBET雷竞技下载苹果 申請。>>
