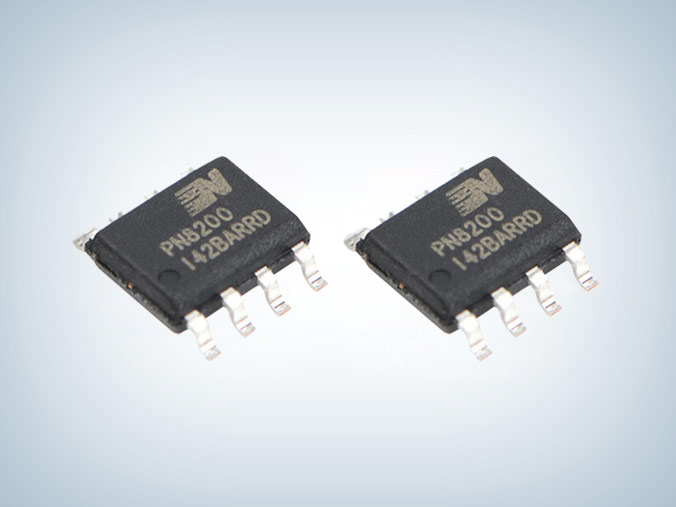

PN8200是一款具有兩個端子的X電容放電專用芯片,其待機損耗低同時能夠滿足電源係統的安規標準。PN8200內置了兩個高壓VDMOS開關,可有效的保護芯片避免雷擊或浪湧的應力。芯片通過兩個放電電阻接入到開關電源的交流輸入端,當AC電壓接入時,會有極低的電流流進芯片,芯片的待機損耗功率在5mW以內,當AC電壓斷電後,可通過放電電阻對X電容放電。放電電阻和X電容可靈活選擇以優化係統的EMI性能。
PN8200 X電容放電芯片特征
■ 內置1000V高雪崩能力的VDMOS
■ 無外部GND引腳,抗幹擾能力強
■ AC電壓接入後阻止X電容放電
■ AC電壓斷電後通過放電電阻對X電容放電
■ X電容容值靈活調節,優化EMI設計
■ 芯片自偏置,無需外部偏置
■ 兩端子結構,滿足安規標準
■ 內部限製最大放電電流
■ 通過IEC 62368-1:2014認證
封裝及管腳定義
管腳名 | 管腳標號 | 管腳功能描述 |
NC | 1、4、5、8 | 浮空引腳 |
X1 | 2、3 | AC輸入引腳1 |
X2 | 6、7 | AC輸入引腳2 |
典型應用
應用領域
■ 要求極低空載損耗或極低待機損耗的轉換器
■ 要求滿足EuP Lot 6標準的電器
■ 白色家電
PN8200 是 X 電容放電專用芯片,具有兩個端子,每個端子各內置了 1 個 1000V 的 VDMOS 開關。當AC 電壓接入開關電源的輸入端時,芯片內部的控製電路檢測 AC 電壓的過零狀態,並輸出控製信號阻止 X電容放電,當 AC 電壓斷電後,控製電路根據檢測的 AC 電壓狀態並延遲一段時間後對外部的 X 電容放電,放電電流由外部的放電電阻決定,但是最大的放電電流由芯片內部控製電路限製。X 電容和放電電阻的大小可靈活調節,其時間常數通常設定在 1 秒以內,更多PN8200 X電容放電芯片產品手冊及應用資料請向RAYBET雷竞技下载苹果
