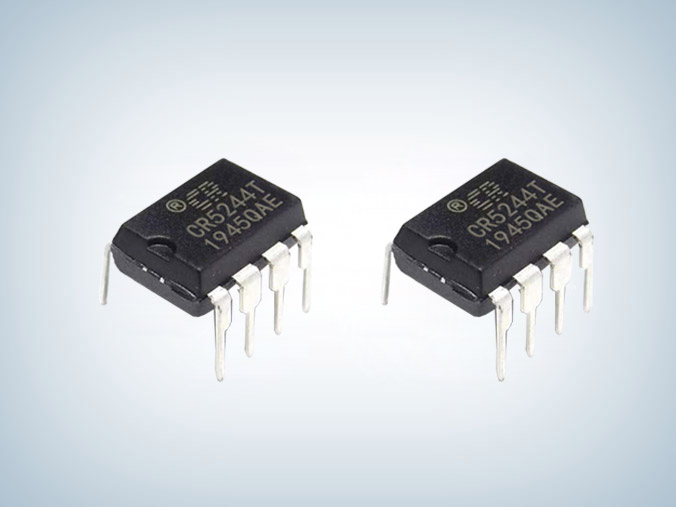

CR5244 15W電流型pwm控製ic

所屬分類：CR/啟臣微

品牌：CR啟辰微
型號：CR5244
封裝：DIP-8L
功率：12-15W
電流：

訂購熱線：0755-23087599

產品詳情應用領域

　　CR5244是一款高性能的電流控製型 PWM 開關，全電壓範圍內待機功耗小於 75mW，滿足能效六標準。為了減少待機功耗和提升效率，CR5244電流型pwm控製ic集成了多種工作模式。隨著負載的變化，CR5244 可以工作在三種不同的模式，並且每種模式都做了優化。當負載很重時，係統工作在傳統的 PWM（脈衝寬度調製）模式。當負載變輕時，係統進入 PFM（脈衝頻率調製）模式。在 PFM 模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。

　　CR5244 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由於頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低於某一設定值時，係統進入 PSM（跳頻調製）模式。在 PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升係統的 EMI特性。　　

　　CR5244電流型pwm控製ic還集成了最大輸出功率動態補償模塊，從而保證係統在全電壓交流輸入範圍（90V~264V）內最大輸出功率點恒定。　　

　　CR5244 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），軟啟動，過溫保護（OTP），逐周期電流限製（OCP），過載保護（OLP），SENSE 引腳懸空保護，GATE 端箝位，前沿消隱等。

　　CR5244電流型pwm控製ic主要特點　　

　　■ 全電壓範圍待機低於75mW　　

　　■ 滿足能效六級標準　　

　　■ PSM模式降低待機功耗　　

　　■ 內置軟啟動　　

　　■ 良好的EMI特性　　

　　■ 零噪聲工作　　

　　■ 典型65kHz開關頻率　　

　　■ 電流模式控製　　

　　■ 內置斜坡補償　　

　　■ 內置前沿消隱　　

　　■ 啟動電流和工作電流低　　

　　■ VDD端過壓保護　　

　　■ 過載保護　　

　　■ 逐周期過流保護　　

　　■ 過溫保護　　

　　■ 輸出整流二極管短路保護　　

　　■ DIP-8L綠色封裝

　　引腳功能描述

引腳序號	符號	描述
1	VDDG	內部 GATE 驅動電源。
2	VDD	IC 供電引腳。該引腳為芯片的正常工作提供電壓
3	FB	電壓反饋引腳。通過外接光耦到該引腳來進行環路調節。PWM的占空比由該引腳的電壓和第四引腳的電流檢測電壓共同決定。
4	SENSE	SENSE 電阻引腳。
5/6	DRAIN	HV MOSFET 漏端引腳。
7/8	GND	地線引腳。

　　典型功率

　　典型應用電路圖　　

　　CR5244應用領域　　

　　■ 電源適配器　　

　　■ 開放式電源　　

　　■ 數碼相機和攝像機電源　　

　　■ 電腦和服務器輔助電源　　

　　■ 機頂盒電源　　

　　■ 掌上電腦電源

　　CR5244 15W電流型pwm控製ic是高性能電流模式 PWM 開關，全電壓範圍待機低於75mW，廣泛應用於小功率充電器、適配器等領域，典型應用功率12-15W，在實際應用中CR5244可替代OB2358、OB2358P等芯片，更多相關產品手冊及應用資料請向RAYBET雷竞技下载苹果申請。>>
