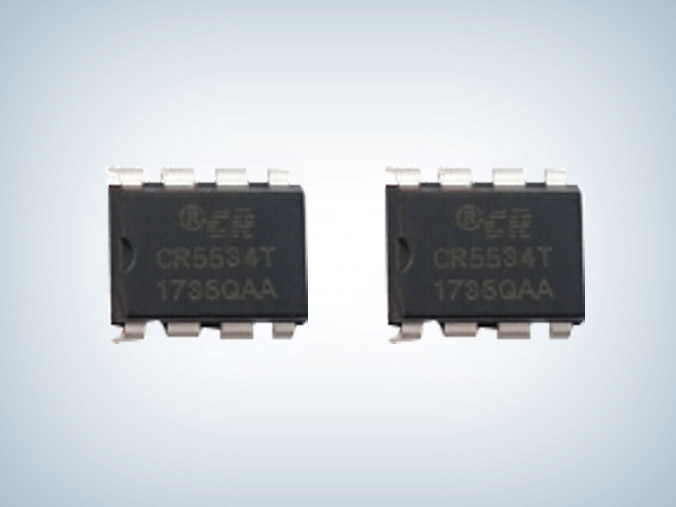

CR5534 15W反激式開關電源ic

所屬分類:CR/啟臣微
品牌:CR啟辰微
型號:CR5534
封裝:DIP-8L
功率:15W
電流:5V2.4A
訂購熱線:0755-23087599
  CR5534 反激式開關電源ic是一款采用 700V 高壓啟動、內置 65kHz 固定工作頻率、30mW 超低待機功耗的電流模 PWM 控製芯片,適用於 20W 以內的全電壓範圍離線開關電源。輕載和無負載情況下自動進入綠色模式和 Burst 模式,可以有效減小電源模塊的待機功耗,滿足能效六級標準要求。CR5534內置了同步斜坡補償電路,動態峰值限製電路減小了在寬電壓輸入時最大輸出功率的變化;CR5534內置了多種保護功能,驅動輸出采用的圖騰柱和軟驅動可有效降低了開關噪聲,更加容易地獲得良好的 EMI 性能。

  CR5534管腳排列

  CR5534主要特點
  ■ 700V高壓啟動
  ■ 待機<30mW
  ■ 效率均衡技術、滿足能效六級標準
  ■ 集成600V MOSFET
  ■ 內置65kHz固定PWM頻率
  ■ 內置軟啟動技術降低開機MOSFET功率管漏源電壓應力
  ■ 頻率抖動技術改善了EMI特性
  ■ 工作無音頻噪音
  ■ 過壓保護(OVP)鎖存
  ■ 過載保護(OLP)和過溫保護(OTP)自動恢複
  ■ 內置同步斜坡補償增強環路穩定性
  ■ 內置前沿消隱(LEB)
  ■ 內置動態峰值電流補償功能,在輸入
  ■ 85V~264V的寬電壓下可實現恒定最大輸出功率
  ■ 輸入電壓欠壓保護功能
  ■ 4000V HBM ESD能力
  ■ DIP-8L 綠色封裝

  典型應用功率
產品型號 待機功耗 適用功率 封裝
CR5534 <30mW <15W DIP-8L

  典型應用電路圖

  應用領域
  ■ AC/DC電源適配器
  ■ 開放式電源
  ■ 電池充電器
  ■ ATX待機電源
  ■ 機頂盒電源
  ■ PDA電源

  CR5534反激式開關電源ic是一款高性能的電流模式 PWM 電源開關,用於超低待機功耗和低成本的離線式反激轉換器。在5V2.4A充電器應用中,待機功耗<30mW,平均效率>81%,更多CR5534_5V2.4A產品手冊、應用規格、BOM表、測試數據等應用資料請向RAYBET雷竞技下载苹果 申請。>>
