CR6249 是一款高性能原邊檢測控製的 PWM 開關,待機功耗小於 75mW。CR6249內部采用了多模式控製的效率均衡技術,用於優化芯片係統待機功耗和提升效率,同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術,保證了芯片在批量生產過程中CC/CV 輸出精度,內置的全電壓功率自適應補償技術保證了係統在全電壓範圍(90V~264V)內輸出恒定的功率。
CR6249 18W原邊芯片集成了多種功能和保護特性,包括欠壓鎖定(UVLO),VDD 過壓保護(OVP),軟啟動,過溫保護(OTP),逐周期電流限製(OCP),CS 引腳懸空保護,輸出短路保護,內置前沿消隱電路,使得芯片具有更高的可靠性。
主要特點
■ 待機低於75mW
■ 原邊檢測拓撲結構,無需光耦和TL431
■ 全電壓範圍內高精度恒壓和恒流輸出
■ 可編程CC/CV模式控製
■ 采用多模式控製的效率均衡技術
■ 內置輸出線電壓補償功能
■ 內置初級電感量偏差補償功能
■ 內置全電壓功率自適應補償功能
■ 動態負載響應功能
■ 內置過溫度保護功能
■ 內置CS開路保護功能
■ 內置輸出短路保護功能
■ 內置前沿消隱
■ 啟動電流和工作電流低
■ VDD端過壓保護和鉗位保護
■ 逐周期過流保護
■ DIP-8L、SOP-7L綠色封裝

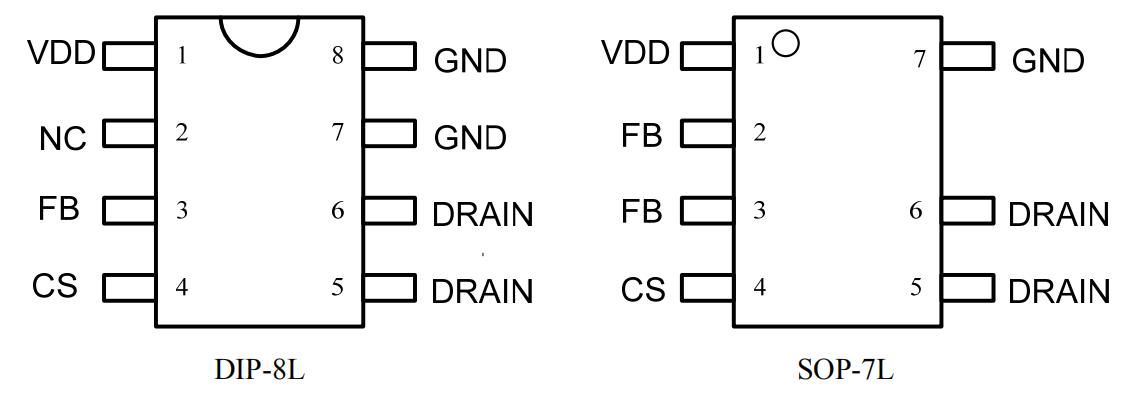

引腳功能及描述
引腳 | 符號 | 描述 |
1 | VDD | IC 供電引腳。該引腳為芯片的正常工作提供電壓。 |
2/3 | FB | 輔助繞組電壓反饋輸入端,通過一個電阻分壓器連接到反射輸出電壓的輔助繞組上。 |
4 | CS | CS 電阻引腳,用於初級峰值電流檢測。 |
5/6 | DRAIN | HV MOSFET 漏端引腳。 |
7/8 | GND | 地線引腳。 |

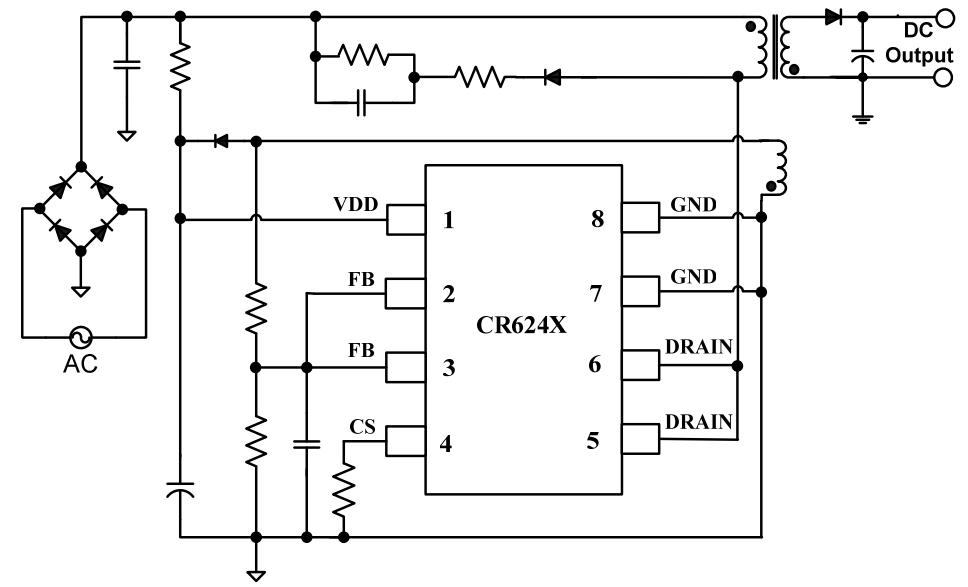

典型應用電路圖
應用領域
■ 小功率電源適配器
■ 蜂窩電話充電器
■ 數碼相機充電器
■ 電腦和服務器輔助電源
■ 替代線性調整器和RCC
CR6249功率≤18W,采用原邊控製方式,不需要 TL431 和光耦,是高精度CC/CV原邊檢測PWM開關,更多CR6249 18W原邊芯片產品手冊、應用資料請向RAYBET雷竞技下载苹果
