CR6890A 反激電源控製IC

所屬分類:CR/啟臣微
品牌:CR啟辰微
型號:CR6890A

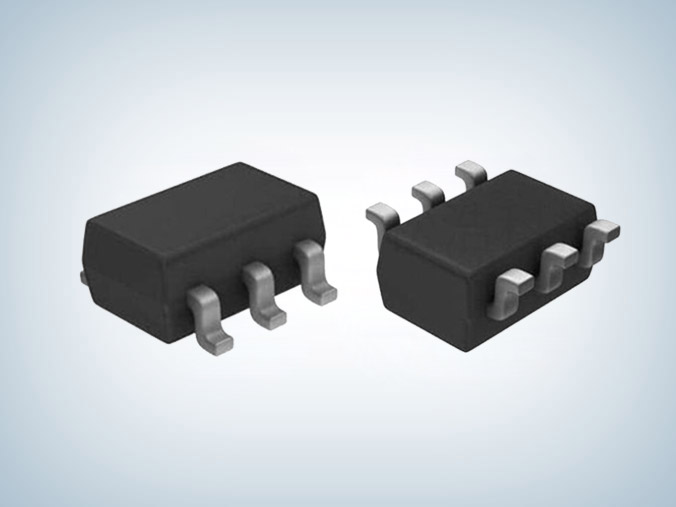

封裝:SOT23-6L
功率:≤65W
電流:
訂購熱線:0755-23087599
  CR6890A 是一款高集成度、低待機功耗的 CCM+PFM+QR 混合電流模式 PWM控製器。CR6890A 反激電源控製IC輕載時會降低頻率,最低頻率 22kHz 可避免音頻噪聲。
  CR6890A提供了完整的保護功能,如 cycle-by-cycle電流限製、OCP、OTP、VDD_OVP、UVLO等,還可以通過 PRT 腳分別精確設置外置過溫保護和輸出電壓過壓保護。軟啟動功能可以減少係統啟動時 MOSFET 的應力,前沿消隱時間簡化了係統應用。通過頻率抖動和軟驅動電路的設計,降低開關噪聲,簡化了 EMI 設計。
  CR6890A 提供SOT23-6L 的封裝。

  CR6890A 反激電源控製IC特點
  ■ 較低的啟動電流 (大約3μA)
  ■ 內置軟啟動減少MOSFET應力
  ■ CCM+PFM+QR控製模式
  ■ 內建同步斜坡補償,消除次諧波震蕩
  ■ 內建頻率抖動功能,降低EMI
  ■ 內置65kHz開關頻率
  ■ 輕載降低工作頻率
  ■ 可編程外置過溫保護
  ■ VDD過壓保護和輸出過壓保護功能
  ■ 內置前沿消隱電路
  ■ 內置輸出二極管短路保護
  ■ 內置過溫保護
  ■ 過載保護
  ■ SOT23-6L封裝

  管腳排列及描述
引腳序號 符號 描述
1 GND 地腳
2 FB 電壓反饋腳,和CS 共同決定輸出占空比,同時此腳控製係統工作頻率。
3 PRT 退磁檢測、外置過溫保護和輸出電壓過壓保護檢測腳。極簡單應用時,該引腳可以懸空。
4 CS 電流檢測腳,連接電阻在MOSFET 的源和地之間檢測電感電流。
5 VDD 電源腳。
6 GATE 驅動腳,外接功率MOSFET 的柵極。


  典型應用電路圖

  應用領域
  ■ AC/DC適配器
  ■ 電視及監視器電源
  ■ 充電器
  ■ 存儲設備電源

  CR6890A 反激電源控製IC 最低頻率22kHz 可避免音頻噪聲,采用CCM+PFM+QR 混合控製模式以減小係統損耗,達到綠色節能的目的。IC 集成了豐富的保護功能,簡化了電路係統應用設計,更多CR6890A_12V3A/19V3.42A產品手冊、電路原理圖及 BOM、變壓器資料、EMI性能測試等相關資料請向RAYBET雷竞技下载苹果 申請。>>
