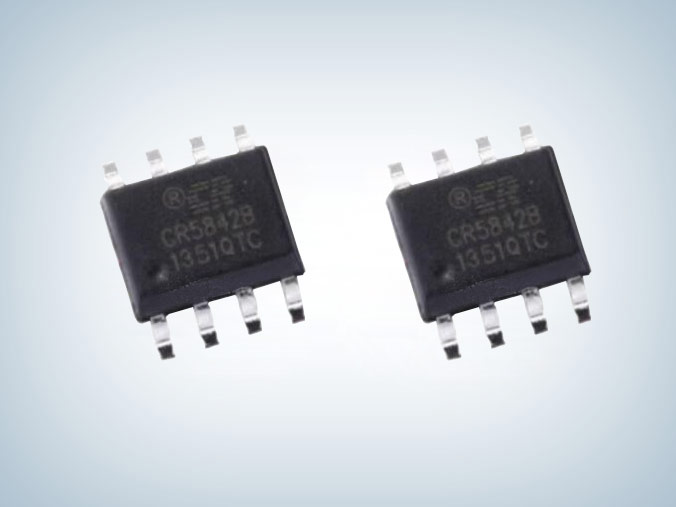

CR5842 65W電流pwm控製芯片代換OB5269/LD7575

所屬分類：CR/啟臣微

品牌：CR/啟臣微
型號：CR5842
封裝：SOP-8L
功率：65W
電流：

訂購熱線：0755-23087599

產品詳情應用領域

　　CR5842芯片是一款采用 700V 高壓啟動、內置 65kHz 固定工作頻率、超低待機功耗的電流模 PWM 控製芯片，適用於 65W 以內的全電壓範圍離線開關電源。輕載和無負載情況下自動進入綠色模式和 Burst 模式，可以有效減小電源模塊的待機功耗，滿足能效六級標準要求。　　

　　CR5842芯片內置了同步斜坡補償電路，動態峰值限製電路減小了在寬電壓輸入時最大輸出功率的變化；CR5842 內置了多種保護功能，驅動輸出采用的圖騰柱和軟驅動可有效降低了開關噪聲，更加容易地獲得良好的 EMI 性能。

　　CR5842芯片主要特點　　

　　■ 700V高壓啟動　　

　　■ 超低待機　　

　　■ 效率均衡技術、滿足能效六級標準　　

　　■ 內置65kHz固定PWM頻率　　

　　■ 內置軟啟動技術降低開機MOSFET功率管漏源電壓應力　　

　　■ 頻率抖動技術改善了EMI特性　　

　　■ 工作無音頻噪音　　

　　■ 過壓保護(OVP)鎖存　　

　　■ 過載保護(OLP)和過溫保護(OTP)自動恢複　　

　　■ 內置同步斜坡補償增強環路穩定性　　

　　■ 內置前沿消隱(LEB)　　

　　■ 內置動態峰值電流補償功能，在輸入85V~264V的寬電壓下可實現恒定最大輸出功率　　

　　■ 外置可調輸出電壓過壓保護功能　　

　　■ 過溫保護　　

　　■ 4000V HBM ESD能力　　

　　■ SOP-8L、DIP-8L 綠色封裝

　　管腳排列圖及引腳描述

管腳號	名稱	描述
1	RT	可外接NTC電阻作為過溫保護控製，也可通過外接Zener管到VDD實現輸出過壓保護電壓可調。
2	FB	輸出電壓反饋輸入腳，引腳的輸出電流可以控製PWM的工作周期、短路保護和過載保護。
3	CS	原邊電流檢測腳，通過檢測CS電阻上的電壓檢測流過功率管的電流大小，通過該腳可以調節最大輸出功率。
4	GND	芯片地。
5	GATE	柵驅動輸出，用於驅動功率MOSFET。
6	VDD	芯片供電電源。
7	NC	懸空腳
8	HV	高壓啟動輸入腳，通過啟動電阻連接到整流輸入電容陽極。

　　典型應用電路圖

　　應用領域　　

　　■ AC/DC電源適配器　　

　　■ 開放式電源　　

　　■ 電池充電器　　

　　■ ATX待機電源

　　CR5842電流pwm控製芯片是一款用於65W以內離線式開關電源IC，引腳和功能與昂寶的OB5269及通嘉的LD7575基本一致，可兼容代換，適用於待機功耗<100mW的AC/DC電源適配器、充電器電源，更多CR5842_ 19V3. 42A充電器/適配器方案應用資料及相關產品手冊參數請向啟臣微代理RAYBET雷竞技下载苹果申請。>>
