CR6247 5v 2.1a充電器ic

所屬分類:CR/啟臣微
品牌:CR/啟臣微
型號:CR6247
封裝:SOP-7L
功率:≤6W
電流:2.1A
訂購熱線:0755-23087599
  電源芯片CR6247采用SOP-7L封裝,典型應用功率≤6W,是一款高性能原邊檢測控製的 PWM 開關,待機功耗小於 75mW。啟臣微CR6247內部采用了多模式控製的效率均衡技術,用於優化芯片係統待機功耗和提升效率,同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術,保證了芯片在批量生產過程中 CC/CV 輸出精度,內置的全電壓功率自適應補償技術保證了係統在全電壓範圍(90V~264V)內輸出恒定的功率。它采用原邊控製方式,因此不需要 TL431 和光耦。

  CR6247集成了多種功能和保護特性,包括欠壓鎖定(UVLO),VDD 過壓保護(OVP),軟啟動,過溫保護(OTP),逐周期電流限製(OCP),CS 引腳懸空保護,輸出短路保護,內置前沿消隱電路,輸出整流二極管短路保護電路,輸出過壓保護電路。而且內置所有 PIN 腳懸空保護功能,使得芯片具有更高的可靠性。

  CR6247芯片特點
  ⚫ 待機功耗低於75mW
  ⚫ 原邊檢測拓撲結構,無需光耦和TL431
  ⚫ 全電壓範圍內高精度恒壓和恒流輸出
  ⚫ 可編程CC/CV模式控製
  ⚫ 采用多模式控製的效率均衡技術
  ⚫ 高能效QR控製模式
  ⚫ 內置輸出線電壓補償功能
  ⚫ 內置初級電感量偏差補償功能
  ⚫ 內置全電壓功率自適應補償功能
  ⚫ 動態負載響應功能
  ⚫ 內置過溫度保護功能
  ⚫ 內置輸出短路保護功能
  ⚫ 內置前沿消隱
  ⚫ 啟動電流和工作電流低
  ⚫ VDD端過壓保護和鉗位保護
  ⚫ 逐周期過流保護
  ⚫ 內置輸出整流二極管短路保護
  ⚫ 內置輸出過壓保護功能
  ⚫ 內置所有PIN腳懸空保護功能
  ⚫ SOP-7L綠色封裝

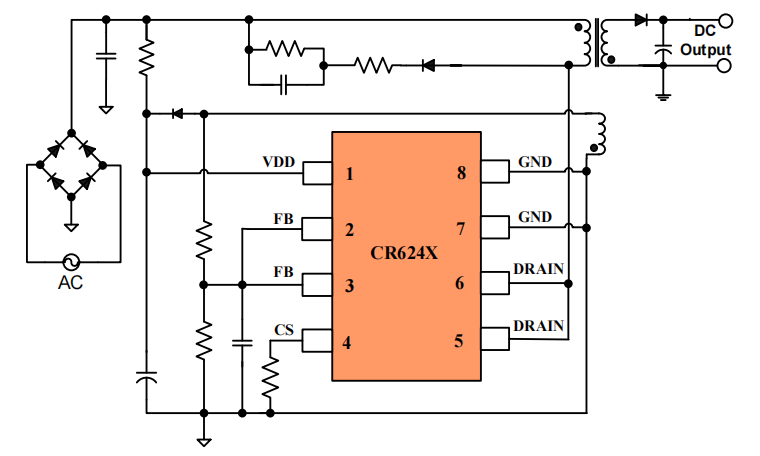

  典型應用電路圖

  應用領域
  ⚫ 小功率電源適配器
  ⚫ 蜂窩電話充電器
  ⚫ 數碼電源充電器
  ⚫ 電腦和服務器輔助電源
  ⚫ 替代線性調整器和RCC

  啟臣微CR6247高精度CC/CV原邊檢測PWM開關,搭配CR3007典型應用於5V2.1A/12V1A小功率 AC/DC 電源適配器、充電器等領域,電路結構簡單、較少的外圍元器件,更多CR6247參數及技術資料請向我們申請。>>
