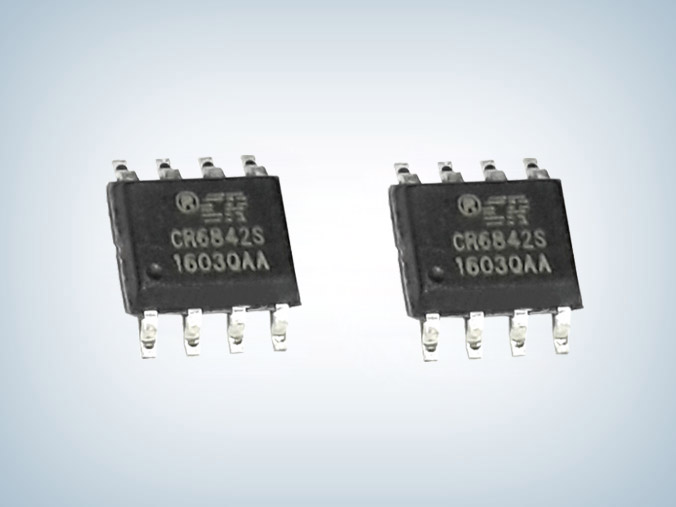

CR6842 120W PWM控製電源IC
所屬分類：CR/啟臣微
品牌：CR啟辰微
型號：CR6842
封裝：SOP-8/DIP-8
功率：120W
電流：兼容OB2269/OB2268/LD7552/SG6842J/SG6841
型號：CR6842
封裝：SOP-8/DIP-8
功率：120W
電流：兼容OB2269/OB2268/LD7552/SG6842J/SG6841
訂購熱線：0755-23087599
CR6842 120W PWM控製電源IC是一款高度集成的電流控製型 PWM 控製器，可用於中型到大型的離線式電源轉化器。
為了減少待機功耗和提升效率，CR6842 集成了多種工作模式。隨著負載的變化，CR6842可以工作在三種不同的模式，並且每種模式都做了優化。當負載很重時，係統工作在傳統的PWM（脈衝寬度調製）模式。當負載變輕時，係統進入 PFM（脈衝頻率調製）模式。在 PFM模式下，隨著負載的逐漸變輕，開關頻率也逐漸的減小。CR6842 中獨有的頻率變換模塊可以使開關頻率平滑降低而不產生噪聲。由於頻率的降低，開關損耗也被有效的減小了。當負載繼續降低而低於某一設定值時，係統進入 PSM（跳頻調製）模式。在 PSM 模式下，一些開關周期被跳過，這些周期內開關管完全關斷，因此這種模式可進一步降低待機功耗。在上述的三種工作模式下，都集成了頻率抖動功能，來提升係統的 EMI 特性。
CR6842 120W PWM控製電源IC還集成了恒功率限製模塊來使係統在全電壓範圍（90V~264V）內輸出恒定的功率。
CR6842 集成了多種功能和保護特性，包括欠壓鎖定（UVLO），VDD 過壓保護（OVP），
軟啟，附加可編程過溫保護（OTP），逐周期電流限製（OCP）， 過載保護（OLP），所有引腳懸空保護，RI 引腳的對地短路保護，GATE 端箝位，VDD 箝位，前沿消隱。
CR6842 有 SOP-8 和 DIP-8 兩種封裝形式。
CR6842芯片特點
■ 低啟動電流
■ 內置軟啟動
■ 綠色模式獨有的變頻和跳頻工作模式
■ 良好的EMI特性
■ 電流模式控製
■ 內置斜坡補償
■ 內置前沿消隱
■ 可編程開關頻率
■ 所有引腳的懸空保護
■ 零噪聲工作
■ 外置可編程過溫保護
■ VDD端過壓保護
■ 過載保護
■ 逐周期過流保護

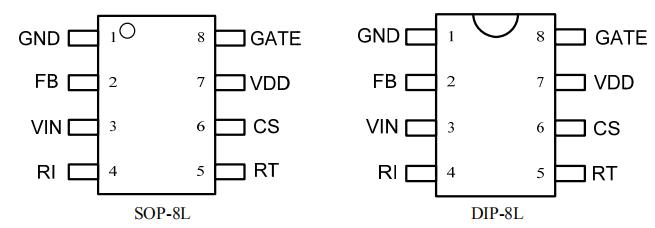

cr6842電源芯片引腳功能
典型應用電路圖
應用領域：離線式反激 AC/DC 變化器用於
■ 電源適配器
■ 開放式電源
■ ATX待機電源
■ 電池充電器
CR6842 120W PWM控製電源IC是高集成度電流模式PWM控製器，集成了PWM+ PFM+PSM工作模式，提升係統的 EMI 特性，減少待機功耗和提升效率，廣泛應用於中型到大型的離線式反激 AC/DC 變化器，在應用中CR6842可兼容替換OB2269/OB2268/LD7552/SG6842J/SG6841，更多CR6842應用資料手冊、樣品及價格請向RAYBET雷竞技下载苹果
申請。>>
