SD4690 80V dc-dc降壓芯片

所屬分類:raybetvip
品牌:士蘭微
型號:SD4690
封裝:SOP-8
功率:80V
電流:5V3A
訂購熱線:0755-23087599
  SD4690描述
  SD4690是一款SOP8封裝、高效率的降壓型DC-DC轉換芯片。芯片內部包括誤差放大器、振蕩器、電流比較器、斜坡補償、電流采樣、邏輯驅動等模塊,內置峰值電流模式的PWM控製環路,補償網絡外部可調,可在寬負載範圍內提供穩定的輸出電壓。

  SD4690 80V dc-dc降壓芯片內置輕載降頻功能,可提升輕載效率;內置短路保護、過溫保護避免了芯片在超負荷負載或者溫度過熱時受到損壞;最高80KHz的工作頻率以及SOP-8封裝,最大限度的減小了整體解決方案的占板麵積。

  SD4690主要特點
  ·輸出電流能力通過外置MOS導通電阻可調
  ·輸入欠壓鎖定
  ·80V的最高工作電壓
  ·士1.5%的反饋電壓精度,過溫保護
  ·輸出短路保護

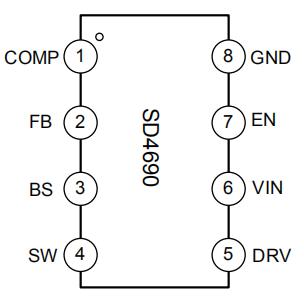

  SD4690管腳排列圖

  SD4690管腳描述
管腳號 管腳名稱 I/O 管腳說明
1 COMP I 補償端,外接電阻電容網絡
2 FB I 輸出電壓反饋輸入端
3 BS I/O 自舉管腳,外接電容到SW管腳
4 SW O 開關端
5 DRV O 驅動輸出腳
6 VIN P 芯片的電壓輸入端
7 EN I 使能腳,高電平使能,低電平關閉IC
8 GND G 芯片地

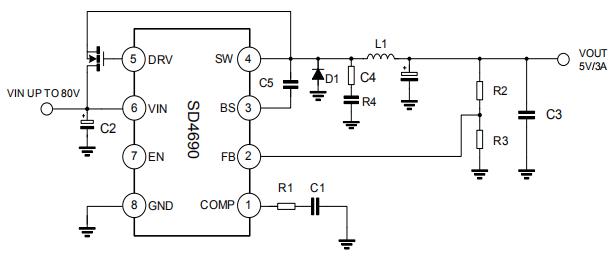

  SD4690 5V3A典型電路圖

  SD4690應用領域
  ·電動自行車
  ·平衡輪

  如果需要SD4690 80V dc-dc降壓芯片產品的詳細手冊或其它資料,可向RAYBET雷竞技下载苹果 在線客服申請。
