SD59D24B 30-100W全集成快充SOC芯片
所屬分類：raybetvip
品牌：士蘭微
型號：SD59D24B
封裝：QFN-60-7*7*0.75-0.4
功率：100W
電流：3.3V-40V
型號：SD59D24B
封裝：QFN-60-7*7*0.75-0.4
功率：100W
電流：3.3V-40V
訂購熱線：0755-23087599
SD59D24B全集成快充SOC芯片是一款應用於移動電源的高集成度協議和電源控製芯片，集成4路USB端口（最多AACC),兼容PD3.0、PPS、QC4.0+、FCP、SCP、SFCP、AFC、BC1.2、APPLE、VOOC、VIVO等快充協議。集成2路升降壓控製電路，實現2路獨立電源的CCCV控製。內置高精度ADC，實現鋰電池充放電管理。
SD59D24B功能豐富，為快充移動電源提供完整的解決方案。係統外圍簡單，大大降低BOM成本。
SD59D24B主要特點
■ 工作電壓範圍：3.3V-40V
■ PD3.0,PPS,QC4.0+,FCP,SCP,SFCP,AFC,BC1.2 APPLE,VOOC,VWO等快充協議
■ 支特2對CC口和4對DD口協議解析
■ 8路死區可控的PWM驅動控製
■ 雙路電流采樣，三路電壓采樣
■ 4路負截開關控製
■ I2C/UART通信
■ LED指示及數碼管顯示
■ 手機接入檢測及移除檢測
■ 支特STOP低功耗模式
■ 內置過壓保護、過流保護、過溫保護。

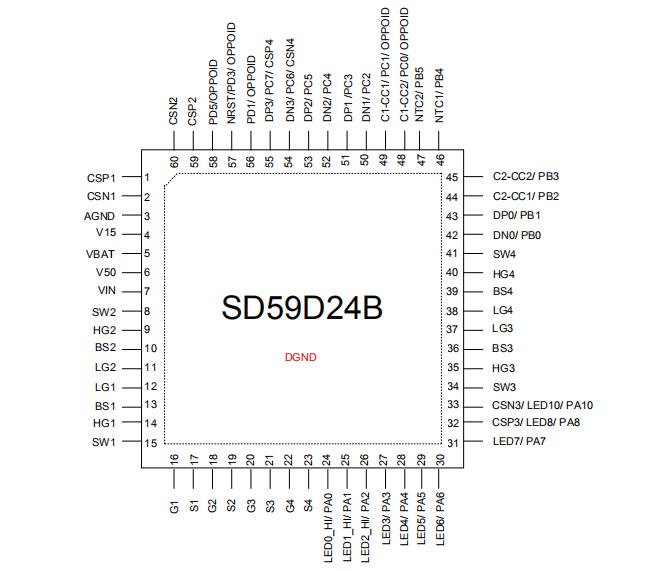

管腳排列圖
應用電路圖
SD59D24B是在2023國際集成電路展覽會暨研討會上榮獲“年度最佳電源管理IC獎”，內置協議+驅動+MCU，一顆芯片即可實現多口，多協議，雙向雙路升降壓的大功率獨立快充方案，應用在戶外電源中，可以通過精簡的電路即可實現100W雙向快充功能，應用於移動電源的控製芯片，可簡化30-100W快充移動電源設計，更多SD59D24B 全集成快充SOC芯片產品手冊、電氣參數等資料請向士蘭微代理RAYBET雷竞技下载苹果
申請。>>
